如图所示，在真空区域内，有宽度为L的匀强磁场，磁感应强度为B，磁场方向垂赢纸面向里，MN、PQ是磁场的边界．质量为m，带电量为-q的粒子，先后两次沿着与MN夹角为θ（0＜θ＜90°）的方向垂直磁感线射入匀强磁场B中，第一次，：粒子是经电压U₁加速后射入磁场，粒子刚好没能从PQ边界射出磁场．第二次粒子是经电压U₂加速后射入磁场，粒子则刚好垂直PQ射出磁场．不计重力的影响，粒子加速前速度认为是零，求：
（1）为使粒子经电压U₂加速射入磁场后沿直线运动，直至射出PQ边界，可在磁场区域加一匀强电场，求该电场的场强大小和方向．
（2）加速电压

的值．

题型：问答题难度：中档来源：不详

答案

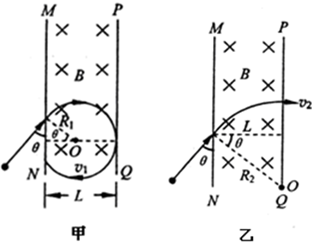

（1）经电压U1加速后粒子射入磁场后刚好不能从PQ边界射出磁场，表明在磁场中做匀速圆周运动的轨迹与PQ边界相切，要确定粒子做匀速圆周运动的圆心O的位置，如图甲所示，圆半径R1与L的关系式为：L=R1+R1cosθ，R1=class="stub"L

1+cosθ

．
又 qv1B=m

v12

，解得v1=class="stub"qBL

m(1+cosθ)

．
经电压U2加速后以速度v2射入磁场，粒子刚好垂直PQ射出磁场，可确定粒子在磁场中做匀速圆周运动的圆心在PQ边界线的O点，如图乙所示，半径R2与磁场宽L的关系式为 R2=class="stub"L

cosθ

．
又qv2B=m

v22

．

解得v2=class="stub"qBL

mcosθ

．
为使粒子经电压U2加速射入磁场后沿直线运动，直至射出PQ边界，则所受的洛伦兹力和电场力平衡，
则qv2B=qE
则E=v2B=

qB2L

mcosθ

．方向垂直速度方向向下．
（2）在加速电场中，根据动能定理得：
qU1=class="stub"1

mv12
qU2=class="stub"1

mv22
所以

v12

v22

cos2θ

(1+cosθ)2

．
答：（1）电场强度的大小为

qB2L

mcosθ

．
（2）加速电压

的值

cos2θ

(1+cosθ)2

．
