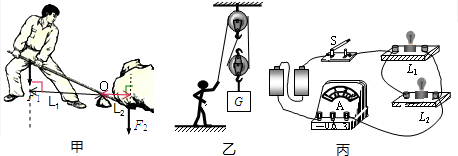

| （1）从支点O作两个力的作用线的垂线段，即可作出两力的力臂，如图甲所示． （2）要向下拉、物体向上运动，则可从定滑轮开始绕线，如图乙所示． （3）电流表测干路中的电流，电流表应串联接入电路，两灯泡并联，电路图如图丙所示． 故答案为：（1）如图甲所示；（2）如图乙所示；（3）如图丙所示．  |
| （1）从支点O作两个力的作用线的垂线段，即可作出两力的力臂，如图甲所示． （2）要向下拉、物体向上运动，则可从定滑轮开始绕线，如图乙所示． （3）电流表测干路中的电流，电流表应串联接入电路，两灯泡并联，电路图如图丙所示． 故答案为：（1）如图甲所示；（2）如图乙所示；（3）如图丙所示． |
题目简介

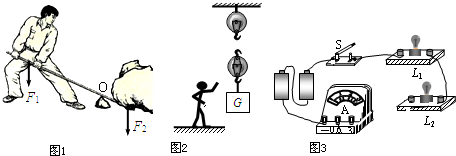

按照题目要求作图（1）在图1中画出作用在撬棍上的力F1和F2的力臂L1和L2．（2）人站在地面用图2中的装置将重物提起来，请在图上画出最合适的绳子绕法．（3）在图3中，补上适当的导线，-物理
题目详情
（1）在图1中画出作用在撬棍上的力F1和F2的力臂L1和L2．
（2）人站在地面用图2中的装置将重物提起来，请在图上画出最合适的绳子绕法．
（3）在图3中，补上适当的导线，使两灯并联，电流表测干路中的电流．
