| （1）此电阻箱甲的读数为0×1000Ω+4×100Ω+2×10Ω+7×1Ω=427Ω． （2）B图中为电流表，选择的量程是：0～0.6A；分度值为：0.02A； 故电流表示数为：0.2A+0.02×4A=0.28A； （3）根据伏安法测电阻的思路，电压表与待测电阻并联，电流表串联在电路里，滑动变阻器接线柱选择按照“一上一下”的方式与电阻串联；如图所示：  |
| （1）此电阻箱甲的读数为0×1000Ω+4×100Ω+2×10Ω+7×1Ω=427Ω． （2）B图中为电流表，选择的量程是：0～0.6A；分度值为：0.02A； 故电流表示数为：0.2A+0.02×4A=0.28A； （3）根据伏安法测电阻的思路，电压表与待测电阻并联，电流表串联在电路里，滑动变阻器接线柱选择按照“一上一下”的方式与电阻串联；如图所示： |
题目简介

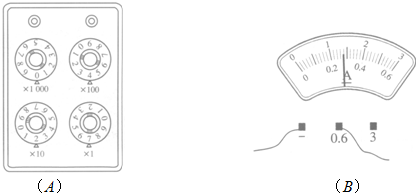

（1）图（A）所示电阻箱的读数为______Ω．（2）图（B）所示电表的读数为______A．（3）根据下面左图中所示测电阻的电路图，用笔画线代表导线连接右图中未完成的实物连线图．-物理
题目详情
（2）图（B）所示电表的读数为______A．

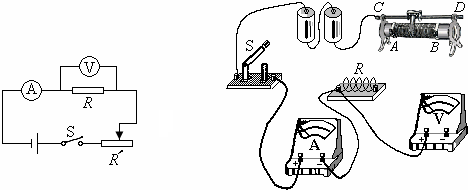

（3）根据下面左图中所示测电阻的电路图，用笔画线代表导线连接右图中未完成的实物连线图．
