有三个灯泡L₁、L₂、L₃，干电池三节，开关一个，电流表三个A₁、A₂、A₃．要求：
（1）把三节电池串联；
（2）把三个灯泡并联在电源上，开关控制三盏灯；
（3）A₁测L₁的电流，A₂测L₁和L₂的总电流，A₃测三个灯泡的总电流．
请先根据图中实物，连成实物图．再根据实物图画出电路图．（实物位置不得改动，连线不能交叉）． 360优课网

题型：问答题难度：中档来源：不详

答案

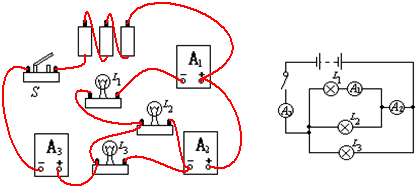

根据题意可知，三节干电池串联，三只灯泡并联，开关位于总干路，A1位于L1的支路，A2位于L1、L2两支路的干路上，A3位于总干路，实物图的连接和电路图如下图所示：

360优课网
