（1）此题中从电源正极出来的电流经过后，到灯泡L1，就出现了电路分支，一条支路经灯泡L1后流向开关S2；另一条支路经开关S3后流向灯泡L2．然后两支电流汇合成一支电流经开关S1回到电源负极．故电路图如下： （2）注意电流表和电阻串联，电压表和电阻并联，滑动变阻器要接一上一下两个接线柱，电路连接如下图：  （3）由题意知，两个电灯为并联，且各有一个开关控制，而电铃串联在干路中；即绿灯亮时电铃响表示人在后门按开关，红灯亮时，电铃响表示前门人在前门按开关，实物电路图和电路图如下图所示：   |
| （1）此题中从电源正极出来的电流经过后，到灯泡L1，就出现了电路分支，一条支路经灯泡L1后流向开关S2；另一条支路经开关S3后流向灯泡L2．然后两支电流汇合成一支电流经开关S1回到电源负极．故电路图如下： （2）注意电流表和电阻串联，电压表和电阻并联，滑动变阻器要接一上一下两个接线柱，电路连接如下图： （3）由题意知，两个电灯为并联，且各有一个开关控制，而电铃串联在干路中；即绿灯亮时电铃响表示人在后门按开关，红灯亮时，电铃响表示前门人在前门按开关，实物电路图和电路图如下图所示： |
题目简介

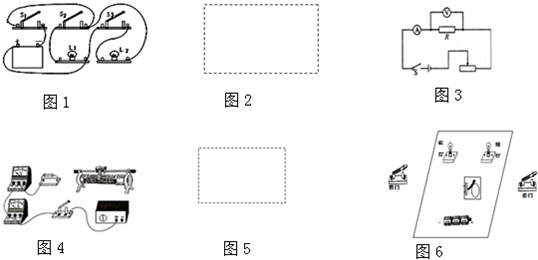

（1）如图1所示由实物电路，请在图2画出对应的电路图（2）根据如图3所示电路图，请用笔划线代替导线连接图4的实物图．（3）某传达室需要在前后门都装上开关．前门来人按开关时，要求-物理
题目详情
（2）根据如图3所示电路图，请用笔划线代替导线连接图4的实物图．
（3）某传达室需要在前后门都装上开关．前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮．请按需要设计电路图，并把图6中实物连接成电路．
