（1）电压表与电阻并联，电流表与电阻串联，注意电表的正负接线柱的连接；滑动变阻器串联在电路中，如图： （2）伏安法测电阻的原理是：R=

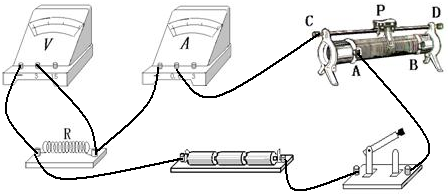

（3）连接电路时，保护电路的开关应断开，滑动变阻器应处于最大阻值B处； （4）按电流流向法连接实物图：从电源的正极出发，依次串联开关、滑动变阻器、电流表、待测电阻回到电源的负极，最后把电压表并联在电阻的两端；电流从电表的正接线柱流入负接线柱流出，滑动变阻器一上一下的串联在电路中，如下图所示．  电流表的量程为0～0.6A，分度值为0.02A，故示数为0.24A； 电压表量程为0～3V，分度值为0.1V，故示数为1.2V； 电阻的阻值为：R=
故答案为：（1）如上图所示；（2）R=
|
题目简介
用伏安法测电阻（1）在方框内画出电路图．（2）伏安法测电阻的原理是______．（3）连接电路时，开关应______，要求使用滑动变阻器的A接线柱，闭合开关前，滑动变阻器的滑片P应滑到__-物理
题目详情
（1）在方框内画出电路图．
（2）伏安法测电阻的原理是______．
（3）连接电路时，开关应______，要求使用滑动变阻器的A接线柱，闭合开关前，滑动变阻器的滑片P应滑到______（填“A”或“B”），这是为______．

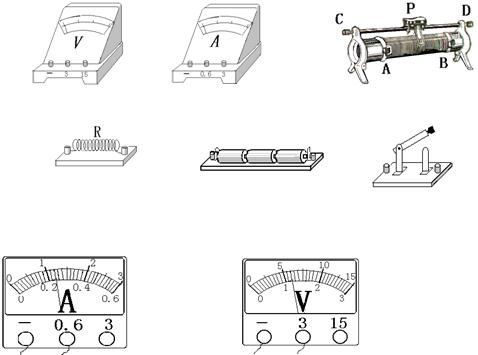

（4）请你按正确的电路图和要求将实物连成电路，若某次电流表、电压表示数如图所示，则电路中的电流是______安，电阻两端的电压是______伏，被测电阻阻值是______欧．
