| （1）∵电流表要串联在电路中， ∴a表是电流表； 又∵电压表要跟被测电路并联， ∴b表是电压表． （2）∵U额=2.5V＜3V， ∴电压表应选用0～3V量程， 滑动变阻器接线时应注意“一上一下”． （3）∵灯泡亮后熄灭， ∴电路中电流过大，故可能是滑动变阻器连入电路的阻值为0Ω． （4）∵U实=2V＜2.5V， ∴应将滑动变阻器滑片P向A端移动，以减小电路中的电阻，增大电流，从而提高灯泡两端电压，使其为3V，保证灯泡正常发光； （5）P=UI=1.4V×0.24A=0.34W；R=
（6）灯泡越亮，灯丝的温度越高，电阻越大． （7）该同学的计算假设灯丝电阻不变，而实际上由于灯丝温度的变化而导致其电阻是变化的，因此产生较大的偏差． 故答案为：（1）电流、电压；（2）  （3）滑动变阻器连入电路的阻值为0Ω；（4）A；（5）0.34、8.4； （6）灯泡越亮，灯丝的温度越高，电阻越大； （7）该同学的计算假设灯丝电阻不变，而实际上由于灯丝温度的变化而导致其电阻是变化的，因此产生较大的偏差． |
题目简介

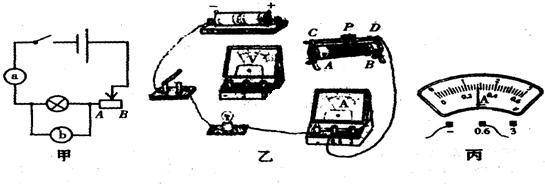

如图是测量“小灯泡额定功率”的实验（小灯泡上标有“2.5V“字样）．已知电源是两节新的干电池．（1）图甲中a表应是______表，b表应是______表；（2）请用笔画线代替导线按图甲电路图将-物理
题目详情
（1）图甲中a表应是______表，b表应是______表；
（2）请用笔画线代替导线按图甲电路图将图乙连线完整；（原有导线不许改动，导线不许交叉）
（3）如果线路连接完好，在闭合开关时，小灯泡亮一下又突然熄灭了，这种现象可能是什么原因造成的？（答出一种原因即可）______．
（4）排除故障后，实验时发现电压表示数为2V，为了测额定功率应将滑动变阻器滑片P向______端移动．（选填“A““B“）
（5）如图表格是某同学在该实验中记录的数据．
（6）根据“灯泡越亮，电阻越大”的实验事实，你认为可能是什么原因造成灯丝电阻变化的？
（7）某同学根据小灯泡的规格“2.5V 0.3A”，计算小灯泡两端电压为1.6V时小灯泡的功率：R=
另一同学则认为，根据实验测出的数据，可知电压为1.6V时小灯泡功率P=0.4W．为什么两人得出的结果不同呢？请分析其中的原因．
