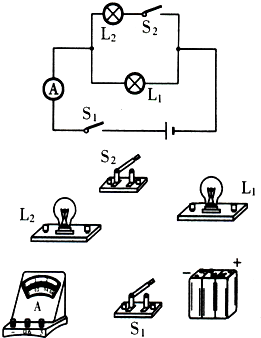

根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．-物理

更多内容推荐

• 如图所示，只使灯泡L1亮的操作是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S3D．三个开关都闭合-物理
• 如右上图所示是用电流表测灯L1、L2的总电流，电路连接是否正确？若不对请改正。-八年级物理
• 小明同学在做“测定小灯泡的额定功率”实验时，选取了一个标有“2.5V”的小灯泡和必要的器材，用导线把实验器材连接起来，如图所示．（1）在开始测量前，请你帮助小明检查实验器材-物理
• 按要求把图的实物元件连接起来，使小灯泡L1和L2并联，电流表测量电路的总电流，开关控制整个电路．已知灯泡L1和L2中的电流均为0.5A．-物理
• 如图要求：只闭合开关S1时，电灯发光，电铃不发声；只闭合开关S2时，电灯发光，同时电铃发声．并连接实物．-物理
• 在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图上连接实物图．-物理
• 将图中的蓄电池、开关、灯泡L1和L2并联起来组成电路，并用电压表测灯L1两端的电压，开关S1控制干路，S2控制L2，连接实物图，并画出它的电路图．-物理
• 用最简单的方法将图中的两盏灯串联起来．（连线不交叉．元件位置不变）-物理
• 连接电路时，在接线过程中，开关应该是______的，经检查电路连接无误后，再闭合开关．-物理
• 如图(a)、(b)所示的元件，在不移动元件位置，将(a)组成串联电路，将(b)组成并联电路，且S控制L1和L2。-八年级物理
• 如图所示，为了能控制灯，开关接入的位置是（）A．一定是A处B．一定是B处C．一定是C处D．A、B、C处都可以-物理
• 根据下列要求，画出电路图，并连成实物电路，电键S1，S2都闭合时，灯L1和LL2都能发光；断开S1，灯L1和L2都不发光，若闭合电键S1，断开电键S2，则只有灯L1能发光．-物理
• 请把下列电器元件连接成电路，要求：（1）电流表测灯泡中电流，电压表测灯泡两端电压；（2）滑动变阻器串联在电路中，能控制电路，但在连接电路时，滑片P应置于最右端．（3）电流的量-物理
• 实验课上，老师给出了两个电压表，两个灯泡，一个开关，一个电池组，若干导线，要求测出两个灯泡串联时各自的电压和电池组的电压，请你在图中将所给的器材连接起来，并将你设-物理
• 如图所示，通过开关S1，S2，S3改变电路连法．使电路串联应闭合______，断开______、______；使电路并联应闭合______、______，断开______；使电路断路应断开______
• 把图中各电路元件接成串联电路。-八年级物理
• （1）根据电路图，请用笔线把图中的实物连成电路；（2）如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图上只改动一根连线（删去一根线，重画一根线）实现这一要求．-物理
• 按照题目要求作图：（1）图（1）中ABO可看成杠杆O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图．（2）图（2）中，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕-物理
• 根据电路图连接实物图-物理
• 请把下图的实物图连接后，滑片P向左滑动，灯泡变暗．-物理
• 用导线连接电路元件时，要将导线的两端接在电池盒、灯座、开关等的______上，并且按______时针旋紧，保证接触良好．-物理
• 为了探究电流跟电压的关系，小亮设计了如图所示的电路图．（1）请根据电路图，用笔画线代替导线将图乙中的元件连成电路．（2）在探究电流与电压的关系时，应保持_________，调节滑-八年级物理
• 如图所示，是未全部连通的电路图，图中a、b、c、d是四个接线柱．当用导线将接线柱______连接时出现短路现象，这是不允许的；若要使灯L1、L2、L3并联，应用导线分别连接接线柱-物理
• 把图中各电路元件接成并联电路（电键接在干路上）。-八年级物理
• 如果按照如图所示电路中各图连接电路，那么，无论开关断开或闭合，总有灯亮的电路是______；开关闭合后，总有一部分灯不亮的电路是______；已经发生短路故障的电路是______；-物理
• 如图所示，要使灯泡L1和L2组成串联电路，应闭合______；要使灯泡L1和L2．组成并联电路，应闭合______；此电路绝对不能同时闭合______．-物理
• 为迎接体育中考，某同学自行设计了如图所示的握力计．弹簧处于自然状态，滑片P与滑动变阻器R断开，当手在A、B之间握压时，压缩弹簧，P在R上滑动，握力越大，电流表示数越大．请-物理
• 将题图中的元件连成电路图（各元件位置不动）．要求：①如题图甲所示，灯L1，L2并联，电流表测灯L1的电流，开关控制两盏灯．②图乙中，灯L1，L2并联，开关控制灯L1，电流表测灯L2的-物理
• 如所示的元件用笔画线代替导线连接起来，使灯L1与L2并联，用电流表A1测干路电流，A2测L2中电流，并画出相应的电路图，标明电流表的“+”、“一”接线柱．-物理
• 一只标有“3.8V”字样的小灯泡，小明想测出它的额定功率，他选用了以下器材：电流表、电压表、开关、滑动变阻器各一只，导线若干．小明经检验发现电压表的0～15V量程已损坏，但0-九年级物理
• 把图中各电路元件接成串联电路。-八年级物理
• 在串联电路中，若电路接通，如果两盏灯都发光后，一盏灯突然不亮了，那么另一盏灯______．-物理
• 请你用笔画线代替导线，按图甲所示的电路图，帮小明将图乙中的器材连接起来．要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉．-物理
• 试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压，并画出相应的电路图．-物理
• 如图所示，把两个小灯泡串联接入电路研究串联电路特点．（1）开关闭合并且两灯都发光时，取下其中一个灯，可观察到______现象；（2）在串联的两个小灯电路中再串联一个小灯，闭合-物理
• 一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A．小冬想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10Ω1A”、“-物理
• 有三只彩灯串联在电路中，当它们都正常发光时，如果其中一只彩灯的灯丝突然断了，那么另外的两只彩灯______（填“会”或“不会”）发光．这是因为______．-物理
• 小刚同学在实验室测量标有“2.5V”字样的小灯泡的额定功率．（1）请你帮助小刚同学画出实验电路图．（2）小刚同学连接的部分实验电路如图1所示．请你用笔画线代替导线，帮助他完成电-物理
• 在“组成串联电路和并联电路”的实验中连接串联电路的过程中，下列几点要求中没有必要的是[]A．按照电路图连接电路的过程中，开关应该是断开的B．每处接线都必须接牢C．必须从电池-八年级物理
• 把用电器______连接起来的电路，叫做串联电路．在串联电路中，只有______条电流通路，切断任何一处电路，整个电路______．-物理
• 连接电路时，开关应该是______的；电路连好，检查无误后才能闭合开关．-物理
• 请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来．-物理
• 如图，关于开关的控制作用，下列说法正确的是（）A．当S1、S2都闭合时，灯L2、L3发光B．只闭合S2，灯L1、L3不发光C．只让灯L3发光，应该只闭合S1D．当S1、S2都断开时，灯L1、L3发光-
• 请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来．-八年级物理
• 小明买了一只小灯泡，从包装盒上写的规格估算，用3节干电池对灯泡供电时通过小灯泡的电流约为0.8A．为进行验证，小明准备用电流表来测量通电时通过小灯泡的电流的实际值，接-八年级物理
• 几个电灯串联，接通电源后，如果其中一个电灯的灯丝断了，电路的其它部分没有发生故障，则其余的电灯将（）A．仍然亮B．不亮C．有的亮，有的不亮D．无法判断-物理
• 按下图的电路图连接实物。-八年级物理
• 如图所示，用笔画出的线替代导线，将图中的实物元件，连接起来．-九年级物理
• 根据如图所示的电路图，将如图所示的电路元件连成实物图．-物理
• 按照下图甲的电路图，将乙中的元件连成电路（元件位置不动，用笔画线表示导线）．-物理
