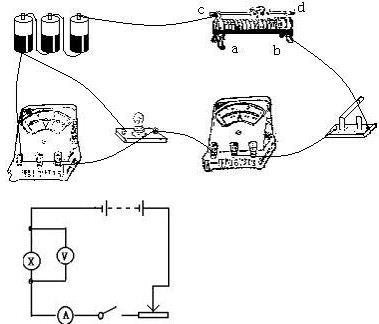

| （1）为了保护电路，连接好电路后，应将滑动变阻器的滑片移至阻值最大处（即最右端），所以应将接线柱ac或ad接入电路中；将干电池串联起来，然后用导线顺次将电源、滑动变阻器、开关、电流表（0～0.6A）和灯泡顺次连接起来，最后将电压表（0～15V）并联在灯泡两端． （2 ）根据实物图画电路图的正确画法，从电源正极开始用导线将各元件用元件符号表示出来． 如图所示：  |
| （1）为了保护电路，连接好电路后，应将滑动变阻器的滑片移至阻值最大处（即最右端），所以应将接线柱ac或ad接入电路中；将干电池串联起来，然后用导线顺次将电源、滑动变阻器、开关、电流表（0～0.6A）和灯泡顺次连接起来，最后将电压表（0～15V）并联在灯泡两端． （2 ）根据实物图画电路图的正确画法，从电源正极开始用导线将各元件用元件符号表示出来． 如图所示： |
题目简介
请把下列电器元件连接成电路，要求：（1）电流表测灯泡中电流，电压表测灯泡两端电压；（2）滑动变阻器串联在电路中，能控制电路，但在连接电路时，滑片P应置于最右端．（3）电流的量-物理
题目详情
（1）电流表测灯泡中电流，电压表测灯泡两端电压；
（2）滑动变阻器串联在电路中，能控制电路，但在连接电路时，滑片P应置于最右端．
（3）电流的量程使用0-0.6A，电压表的量程使用0-15V．
（4）根据实物图，再画出电路图．元件在电路图中的顺序与实物图的顺序完全一致．
