| 要把只有3个接线柱的滑动变阻器接入电路中两个接线柱，则有3种接法，当把AB接入时，电阻阻值为20Ω，是滑动变阻器的最大阻值．2A是允许通过滑动变阻器的最大电流值． （2）连线如图所示  （3）再用一根导线把电流表串联入电路，即可测电路中的电流． 故本题答案为：（1）3；A、B；滑动变阻器允许通过的最大电流值为2A；（3）串；一． |
| 要把只有3个接线柱的滑动变阻器接入电路中两个接线柱，则有3种接法，当把AB接入时，电阻阻值为20Ω，是滑动变阻器的最大阻值．2A是允许通过滑动变阻器的最大电流值． （2）连线如图所示 （3）再用一根导线把电流表串联入电路，即可测电路中的电流． 故本题答案为：（1）3；A、B；滑动变阻器允许通过的最大电流值为2A；（3）串；一． |
题目简介
用滑动变阻器改变小灯泡的亮度．（1）实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图一所示．若要把它其中的两个接线柱连接到电路中去，共有______种接法；“20Ω”指的是__-物理
题目详情

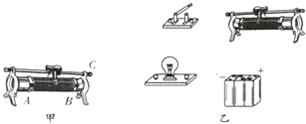

（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图一所示．若要把它其中的两个接线柱连接到电路中去，共有______种接法；“20Ω”指的是______接线柱间的电阻值，“2A”指的是______．
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图二中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．
（3）如果你还想知道电路中电流值的改变情况，需在电路中再______联一个电流表，并增加______根导线．
