| （1）图1中电压表用的是0～3V量程，一大格表示1V，里面有10个小格，其分度值为0.1V，因此其读数=2V+0.5V=2.5V； （2）图2中电阻箱左上角旋钮对准的数字为0，右上角旋钮对准的数字为4，左下角旋钮对准的数字为2，右下角旋钮对准的数字为7，因此电阻箱的读数=0Ω×1000+4Ω×100+2Ω×10+7Ω×1=427Ω； （3）根据电路图连接实物图时，要注意电压表和小灯泡是并联关系．连接图如下：  |
| （1）图1中电压表用的是0～3V量程，一大格表示1V，里面有10个小格，其分度值为0.1V，因此其读数=2V+0.5V=2.5V； （2）图2中电阻箱左上角旋钮对准的数字为0，右上角旋钮对准的数字为4，左下角旋钮对准的数字为2，右下角旋钮对准的数字为7，因此电阻箱的读数=0Ω×1000+4Ω×100+2Ω×10+7Ω×1=427Ω； （3）根据电路图连接实物图时，要注意电压表和小灯泡是并联关系．连接图如下： |
题目简介

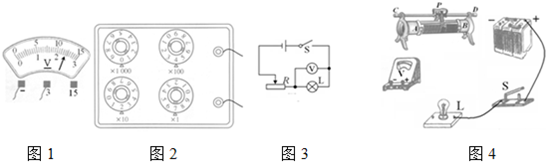

（1）按要求完成下列填空①图1所示的电压表的读数为______V．②图2所示的电阻箱的读数为______Ω．（2）根据如图3所示的电路图，用笔画线代替导线将图4所示的实物连接成电路．（3分）-物理
题目详情
①图1所示的电压表的读数为______V．
②图2所示的电阻箱的读数为______Ω．
（2）根据如图3所示的电路图，用笔画线代替导线将图4所示的实物连接成电路．（3分）
