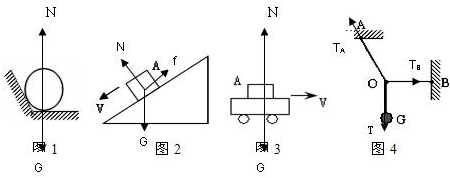

 （1）小球受到重力和水平面的支持力两个力作用，斜面对小球没有弹力，否则小球将向右滚动．受力图如图． （2）物体A受到重力、斜面的支持力和滑动摩擦力三个力作用，受力图如图． （3）物体A只受到重力和小车的支持力两个力作用，不受摩擦力．受力图如图． （4）结点O受到三根绳子的拉力作用，受力图如图． |
（1）小球受到重力和水平面的支持力两个力作用，斜面对小球没有弹力，否则小球将向右滚动．受力图如图． （2）物体A受到重力、斜面的支持力和滑动摩擦力三个力作用，受力图如图． （3）物体A只受到重力和小车的支持力两个力作用，不受摩擦力．受力图如图． （4）结点O受到三根绳子的拉力作用，受力图如图． |
题目简介
受力分析（1）小球静止于水平面和斜挡板之间，接触面光滑，在图1中画出小球的受力图（2）物块A沿斜面匀速下滑，在图2中画出A的受力图（3）物块A随小车一起在水平路面上向右做匀速直-物理
题目详情

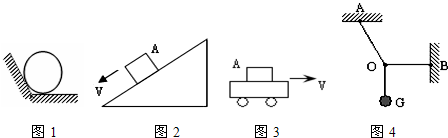

（1）小球静止于水平面和斜挡板之间，接触面光滑，在图1中画出小球的受力图
（2）物块A沿斜面匀速下滑，在图2中画出A的受力图
（3）物块A随小车一起在水平路面上向右做匀速直线运动，在图3中画出物块A的受力图
（4）如图4，三根绳子连接后悬挂小球，小球所受重力为G，画出结点O的受力图．
