图1是一台发电机定子中的磁场分布图,其中N、S是永久磁铁的两个磁极,它们的表面呈半圆柱面形状.M是圆柱形铁芯,它与磁极的柱面共轴.磁极与铁芯之间的缝隙中形成方向沿圆柱半-高二物理
题目简介
图1是一台发电机定子中的磁场分布图,其中N、S是永久磁铁的两个磁极,它们的表面呈半圆柱面形状.M是圆柱形铁芯,它与磁极的柱面共轴.磁极与铁芯之间的缝隙中形成方向沿圆柱半-高二物理
题目详情

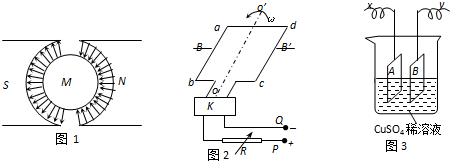

图1是一台发电机定子中的磁场分布图,其中N、S是永久磁铁的两个磁极,它们的表面呈半圆柱面形状.M是圆柱形铁芯,它与磁极的柱面共轴.磁极与铁芯之间的缝隙中形成方向沿圆柱半径、大小近似均匀的磁场,磁感强度B=0.50T
图2是该发电机转子的示意图(虚线表示定子的铁芯M).矩形线框abcd可绕过ad、cb边的中点并与图1中的铁芯M共轴的固定转轴oo′旋转,在旋转过程中,线框的ab、cd边始终处在图1所示的缝隙内的磁场中.已知ab边长L
1
=20.0cm,ad边长L
2
=10.0cm线框共有N=8匝导线.将发电机的输出端接入图中的装置K后,装置K能使交流电变成直流电,而不改变其电压的大小.直流电的另一个输出端与一可变电阻R相连,可变电阻的另一端P是直流电的正极,直流电的另一个输出端Q是它的负极.
图3是可用于测量阿伏加德罗常数的装置示意图,其中A、B是两块纯铜片,插在CuSO
4
稀溶液中,铜片与引出导线相连,引出端分别为x、y.
现把直流电的正、负极与两铜片的引线端相连,调节R,使CuSO
4
溶液中产生I=0.20A的电流.假设发电机的内阻可忽略不计,两铜片间的电阻r是恒定的,线圈转动的角速度ω=200rad/s,求
(1)每匝线圈中的感应电动势的大小.
(2)可变电阻R与A、B间电阻r之和.
题型:问答题
难度:中档
来源:不详
答案
I、(1)设线框边的速度为,则有:v=
l
2
ω
2
一匝线圈中的感应电动势为:E1=2Bl1v
代入数据解得:E1=0.31V
(2)N匝线圈中的总感应电动势为:E=NE1
由欧姆定律,得:E=I(r+R)
代入数字解得:r+R=12Ω
答:(1)每匝线圈中的感应电动势的大小0.31V.
(2)可变电阻R与A、B间电阻r之和为12Ω.
