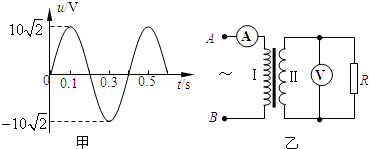

图甲是线圈绕垂直于磁场的轴在匀强磁场中匀速转动时所产生的正弦交流电图象,把该交流电压加在图乙中变压器的A、B两端.已知理想变压器原线圈Ⅰ和副线圈Ⅱ的匝数比为5:1,交流电流表和交流电压表均为理想电表,电阻R=1Ω,其它各处电阻不计,以下说法正确的是( )
A.在t=0.1s、0.5s时,穿过线圈的磁通量最大
B.线圈转动的角速度为10πrad/s
C.电压表的示数为2V
D.电流表的示数为0.40A
题型:多选题
难度:中档
来源:烟台模拟
答案
A、由图象可知,在t=0.1s、0.5s时,电压最大,此时是磁通量的变化率最大,此时穿过线圈的磁通量为零,所以A错误、
B、根据图象可以知道,交流电的周期是0.4s,由ω=
class="stub"2π
T
=
class="stub"2π
0.4
=5πrad/s,所以B错误、
C、电压表读数为副线圈有效值,原线圈的电压的有效值为10V,由
U
1
U
2
=
n
1
n
2
可得副线圈的电压有效值为2V,所以电压表的示数为2V,所以C正确.
D、电流表读数:因I2=
U
2
R
=2A 由
I
1
I
2
=
n
2
n
1
得 I1=
class="stub"1
5
I2=0.40A,所以电流表读数为0.40A,所以D正确.
故选CD.
