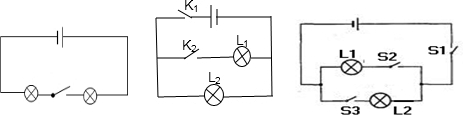

| （1）从电源的正极开始，依次画出灯泡、开关、灯泡、再到电源的负极．如下图所示： （2）从电源正极经过开关K1后进行分支，一路经过灯泡L2，另一路经过开关K2和灯泡L1，然后两路汇合共同回到电源负极．如下图所示： （3）从电源正极经过开关S1后进行分支，一路经过开关S2、L1，另一路经过L2、S3，然后两路汇合共同回到电源负极．如下图所示：  |
| （1）从电源的正极开始，依次画出灯泡、开关、灯泡、再到电源的负极．如下图所示： （2）从电源正极经过开关K1后进行分支，一路经过灯泡L2，另一路经过开关K2和灯泡L1，然后两路汇合共同回到电源负极．如下图所示： （3）从电源正极经过开关S1后进行分支，一路经过开关S2、L1，另一路经过L2、S3，然后两路汇合共同回到电源负极．如下图所示： |
题目简介
在右面框中画出如图1、2、3所示的电路图：-物理
题目详情
