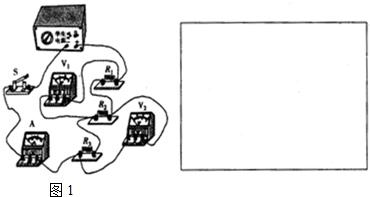

如图1所示电路，电阻R1、R2、R3两端的电压分别用U1、U2、U3表示，流过电阻R1、R2、R3的电流分别用I1、I2、I3表示，电压表V1的示数为4V，电压表V2的示数为6V，电流表的示数为1A．

（1）请在方框内画出去表后的电路图；
（2）用题目中所给出的各物理量的字母表示出各表的示数．电压表V1的示数______；电压表V2的示数______；电流表A的示数______．
（3）将图1中的两块电压表换成电流表，如图2所示，流过电阻R1、R2、R3的电流分别用I'1、I'2、I'3表示，且I'2=0.5A，电流表A1的示数为1.5A，电流表A2的示数为0.8A，电流表A的示数用I'表示．根据电流表的示数及该电路的特点，请计算出流过电阻R1和R3的电流I'1和I'3分别为多少？电流表A的示数I'是多少？（要求写出计算过程）
题型：问答题难度：中档来源：不详

答案

（1）从正极出发，使三个电阻串联；电流表测量串联电路中的电流，开关控制整个电路． 如图所示

（2）因为V1测量R1、R2两端的总电压，所以U1+U2；V2测量R1、R3两端的总电压，所以U2+U3；串联电路处处电流相等，因此I=I1=I2=I3．
故答案为 U1+U2；U2+U3；I=I1=I2=I3．
（3）∵电流表A1的示数为1.5A，电流表A2的示数为0.8A；
∴1.5A=I'2+I'3
0.8A=I'1+I'2
又∵I'2=0.5A
∴I'3=1.5A-I'2=1.5A-0.5A=1A
I'1=0.8A-I'2=0.8A-0.5A=0.3A
I'=I'1+I'2+I'3=0.3A+0.5A+1A=1.8A．
答：流过电阻R1和R3的电流I'1和I'3分别为0.3A，1A；电流表A的示数I'是1.8A．
