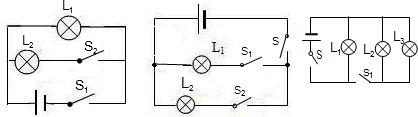

| （1）由实物电路图可知，灯L1与L2并联，其中S1控制干路，S2控制L2在的支路，根据实物图作出电路图，电路图如图所示： （2）由实物电路图可知，灯L1与L2并联，其中S1控制L1，S2控制L2在的支路，开关S控制整个电路；根据实物图作出电路图，电路图如图所示： （3）由实物电路图可知，灯L1、L2、L3并联，其中S1控制L2、L3，S控制整个电路；根据实物图作出电路图，电路图如图所示：  |
| （1）由实物电路图可知，灯L1与L2并联，其中S1控制干路，S2控制L2在的支路，根据实物图作出电路图，电路图如图所示： （2）由实物电路图可知，灯L1与L2并联，其中S1控制L1，S2控制L2在的支路，开关S控制整个电路；根据实物图作出电路图，电路图如图所示： （3）由实物电路图可知，灯L1、L2、L3并联，其中S1控制L2、L3，S控制整个电路；根据实物图作出电路图，电路图如图所示： |
题目简介

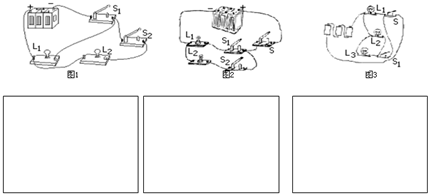

根据所给的实物图图1、图2、图3，分别在它们下面框内画出相应的电路图．-物理
题目详情
