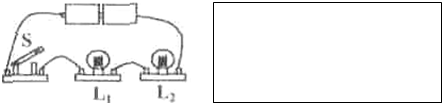

请你根据实物电路，在方框中画出电路图．-物理

更多内容推荐

• 在画电路图时，应做到：（1）使用统一规定的元件______（2）尽量避免连线______；（3）连线要______，尽量使电路图简洁美观．-物理
• 下图所示为一实物电路，请在虚线框内画出所对应的电路图．-物理
• 根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）-九年级物理
• 现有一个电源，一个开关，两个灯泡，导线若干，请你在下列方框中设计电路图．要求：（1）开关控制总电路；（2）两灯并联．-物理
• 如图是小明连接的实物图，与这个实物电路图对应的电路图是（）A．B．C．D．-物理
• 按题目要求作图（1）在图1中画出滑轮组最省力的绕线方式．（2）如图2所示，灯L1与L2并联，电路中电流方向如箭头所示．试根据电流方向在图中的虚线方框中填上电池或开关的符号，使电-物理
• 在如图所示电路中，正确的是（）A．B．C．D．-物理
• 如图所示，现有一个电池组，两个开关和两盏电灯，请你按要求先画出电路图，再按电路图连好图中的实物电路。要求：只闭合S1，灯L1亮；只闭合S2，灯L2亮。-八年级物理
• 如图所示，四个电路图中与右边实物图对应的是（）A．B．C．D．-物理
• 如图所示的电路中，A表示______，若只需电灯L工作，则只需闭合开关______．-物理
• （1）图1是测量小灯泡电功率的实验装置，在图2虚线框内画出对应的电路图（2）图1中标有2.5v的小灯泡在额定电压下工作时，流过电流表的示数如图3，电流是______A，小灯泡的额定功-九年级物理
• （1）在实验室，刘星连好了一个如图1所示的电路，请你在虚线框中画出这个电路的电路图．（2）图2是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图．-物理
• 根据如图所示的实物图，在虚线框内画出对应的电路图．-物理
• 根据图所示的实物电路图，在右侧的虚线框内画出与它对应的电路图．-物理
• 常用的元件符号：白炽灯______，开关______，干电池______，电动机______，电阻______，电流表______，电压表______．-物理
• 用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关Sl的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。图中是几个同学设-八年级物理
• 小明连接好了一个电路，如图所示．但是小红认为此电路有缺点，因为没法只让灯L2亮，而灯L1不亮．小红想将此电路改为由S1、S2分别控制灯L1、L2的并联电路，应该如何改？请你帮她-物理
• 如图所示，在楼道中间安装的电灯，需要在楼梯的上下两头都能控制它，当人上楼梯时，能用下面的开关S1开灯，人上了楼梯以后，能用上面的开关S2关灯；当下楼梯时，能用S2开灯，-物理
• 如图所示，在圆圈内分别填入正确的电表符号，使开关闭合后两灯都能发光．-九年级物理
• 根据实物图，在答题纸方框内画出它的电路图．-物理
• 在如图中，根据标出的电流方向，把电源、电流表和电压表三个元件符号填入电路空缺处．填入后要求：当电键S闭合时，灯泡L1和L2串联，且都能发光．-物理
• 火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所-物理
• 如图所示的四个电路中，电路完整且正确的是（）A．B．C．D．-物理
• 如图所示，为某实物电路的示意图，请在方框中画出这个电路的电路图．-物理
• 如图所示是常用手电筒的剖面图，请观察它的结构，在下边的虚框内画出与其相应的电路图．-物理
• 如图所示电路的连接有错误，只要在电路中增加一根导线或去掉一根导线，就可以变为正确的电路，请你任选一种情况，改正这个电路并画出相应的电路图。-八年级物理
• 图为小明连接的电路，在方框内画出该电路的电路图．-物理
• 与如图所示实验电路相对应的电路图是（）A．B．C．D．-八年级物理
• 如图所示四个电路图中与实物图相对应正确的是（）A．B．C．D．-物理
• 将下列元件符号正确填入图中空格处．白炽灯保险丝开关接大功率电器用的插座-物理
• 下列图中，电路与实物图一致的是（）A．B．C．D．-物理
• 图所示是两个灯泡的连接情况，请画出相应的电路图．-八年级物理
• 画出下列用电器的电路元件符号．（1）灯泡：______；（2）电动机：______．-物理
• 图所示的四个电路图中，各开关都闭合后，仅有一只灯泡发光的是（）A．B．C．D．-物理
• 根据如图所示的实际电路画出相应的电路图。-八年级物理
• 请根据图所示的实物连接图，在虚线框内画出对应的电路图．-物理
• 用电流表测量通过L2的电流，如图是某同学的实物接线图．（1）请指出这个实物连接图中的三处错误．①______；②______；③______．（2）画出改正错误后的电路图．-八年级物理
• （1）如图1为活塞式抽水机模型，O点为支点，动力F作用在杠杆上A点，画出阻力F和阻力臂．（2）程跃要提起重700N的物体，于是，他找来了一些滑轮和绳子，想利用滑轮组提起这个重物．-物理
• 如图所示的两个虚线框内分别填入电源或开关的符号，并满足闭合任何一个开关都能使小灯泡L发光．-物理
• 如图所示的电路中，有一根导线尚未连接，要求：当电键K闭合时，两灯都发光，且电流表的示数不变．请用笔画线代替导线补上，并在虚线框内画出与之相对应的电路图．-物理
• 图所示电路，当开关S、S都闭合时，下列说法正确的是[]A．只有L发光B．只有L发光C．L、L都发光D．L、L都不发光-八年级物理
• 请在虚线框内画出图实物图的电路图．-物理
• 按照如图所示的实验电路画出的电路应该是图中的（）A．B．C．D．-物理
• 小红发现教室里的一个开关可以同时控制两盏灯，图中符合要求的电路图是[]A．B．C．D．-八年级物理
• 给你两盏电灯L1、L2，两个开关S1和S2、电池组，导线若干条，试按下列要求设计一个电路，画出电路图并连接实物图（在电路图和实物图中标明L1、L2、S1、S2、）要求：（1）L1和L2并联-物理
• 某同学用一个电源、两个灯泡、一个开关、若干导线连接成如下图5-9所示的电路，并且在电路中接入了电流表，闭合开关后，电流表的示数如图所示，请问通过灯泡L2的电流是多少？在-八年级物理
• 如图所示是某同学连接的实物电路，但其中漏掉了一根连接导线，请用笔画上，并标出灯L1、L2，（l）要求：①灯L1、L2都能发光；②开关S能同时控制灯L1、L2；③电流表只测灯L1的电流；-物理
• 下图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是[]A．B．C．D．-九年级物理
• 根据实物图，在方框内画出它的电路图．-物理
• 用符号表示电路连接情况的图叫做______．-物理
