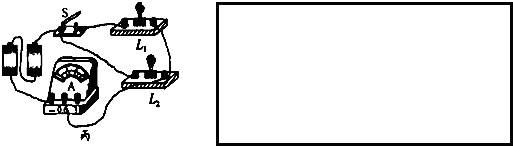

根据实物图，在方框内画出它的电路图．-物理

更多内容推荐

• 下列关于电路元件的说法中正确的是[]A．电路中能供电的设备叫用电器B．电路中用电来工作的设备叫电源C．电路中用来送电的装置叫开关D．电路中能控制用电器工作的装置叫开关-八年级物理
• 如图所示，请把图中的电路元件连成电路图．要求：S控制干路，A测L1的电流．-物理
• 小明想自己制作一个楼梯门铃，他首先设计一个电路来验证自己设计的可行性．现在有器材：电池组、一个电铃、一个电动机、开关导线若干．要求：当楼下有人按开关时，楼上的门铃响；-物理
• 小刚家装了如图所示的门铃，请在虚线框中画出门铃、开关和电源连接情况的电路图．-物理
• 如图，两个灯泡并联，请在圆圈中适当填入电流表或电压表符号．-八年级物理
• 如图是小明连接的一个电路，请在方框中画出对应的电路图。-八年级物理
• 要用一只电流表测量通过灯泡L1的电流，一位同学设计了如图四个电路图，你认为正确的是（）A．B．C．D．-物理
• 根据图所示的电路实物图，请在右边的虚线框内画出对应的电路图．-物理
• 击剑比赛中，当甲方运动员的剑(图中用“S甲表示)击中乙方的导电服时。电路导通。且只有乙方指示灯亮。当乙方运动员的剑(图中用“S乙”，表示)击中甲方导电服时，电路导通，且只-九年级物理
• 如图所示是常用手电筒的剖面图，请观察它的结构，回答下列问题．（1）由金属外壳构成的手电筒内，干电池是电路中的______，小灯泡是电路中的______，按钮是电路中的______，外壳-物理
• 在如图所示电路的〇里填上适当的电表符号，使电阻R1与R2并联．-物理
• 请画出手电筒的电路图，并说明手电筒里的干电池、小灯泡、按钮、外壳分别相当于电路中的什么？-八年级物理
• 按照实物图画出电路图．-物理
• 小明在测量额定电压为3.8V的小灯泡的额定功率时（1）他已经连接的实物电路如图甲所示，已知电源电压为6V且保持不变，请你用笔画线代替导线，将实物电路连接完整．（2）连好电路后-物理
• 如图所示电路，开关闭合时，要使两灯都能发光．下列说法正确的是（）A．甲、乙都是电压表B．甲、乙都是电流表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表-八年级物理
• 如图甲所示，是手电筒的结构示意图，请将电路图（如图乙）补画完整。-八年级物理
• 如图所示的各电路中，其中连接方法正确的是（）A．B．C．D．-物理
• 为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是[]A.B.C-九年级物理
• 如图所示的实物连接电路，请画出它的电路图．-九年级物理
• 按照图所示的实物连接图，画出对应的电路图．-物理
• 请在如图中的实线框内画出手电筒的电路．-物理
• 在图所示的各个电路图中，正确的是[]A．B．C．D．-八年级物理
• 我们常用规定的符号表示电路中的元件，把这些符号用代表______的线段连接起来，就可以表示由______组成的电路，这种图就叫作电路图．-物理
• 如图，电路中，下列操作中能使两盏灯都有电流通过的是（）A．只闭合开关S1B．只闭合开关S2和S3C．只闭合开关S2D．开关S1、S2、S3都闭合-物理
• 图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（）A．B．C．D．-物理
• 如图所示，若只需L1发光，则用导线连接接线柱；若用导线将B、C接线柱连接，则灯亮。-八年级物理
• 根据要求画出电路图．①灯L1和L2并联；②S1、S2都闭合时L1和L2都发光；③S1闭合、S2断开时，只有L1发光．-物理
• 实验桌上有如下器材：符合实验要求的电源一个（两端电压不变）、电流表和电压表各一只、开关一个、阻值为R0的定值电阻一个、电阻箱（符号）一个、导线若干。要求从实验桌上选择适-九年级物理
• 如图是手电筒的结构示意图，请画出它的电路图．-九年级物理
• 如图的四个电路中，与实物电路图对应的是（）A．B．C．D．-物理
• 图示的电路图中，正确的是[]A．B．C．D．-八年级物理
• 根据图所示实物图，请你在方框内画出电路图，并标明电表的正负接线柱．-物理
• 按图所示的实物图画电路图．-物理
• 如图中的电路元件符号表示电动机的是[]A．B．C．D．-八年级物理
• 下列用电压表测量灯L1两端的电压，正确的图是（）A．B．C．D．-物理
• 关于图所示的电路，下列说法中不正确的是[]A、S1、S2都断开时，三只灯泡是串联B、S1、S2都闭合时，三只灯泡是并联C、S1闭合、S2断开时，只有灯泡L3亮D、S1、S2都闭合时，三只-九年级物理
• 如图所示中属于完整电路的是[]A．B．C．D．-九年级物理
• 按题目要求作图（1）图1，F1是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂L1．（2）图2，画出使用该滑轮组最省力的绕线方式．（3）图3，在电路中的○内填上适当的电表-物理
• 请画出下列元件在电路中的符号：电灯________，电铃________，电动机________，开关________．-八年级物理
• 在图中按要求连接电路（A）把L1、L2串联，S控制二盏灯．（B）把L1、L2并联，S1、S2各控制一盏灯．-八年级物理
• 电吹风是我们生活中常用的电器之一，它既能吹热风，又能吹冷风．如图的电路是电吹风的简化电路图，图中的B是吹风机，A是电热丝．若只闭合开关S2，吹出的是______风；若同时闭合-物理
• 给你一个电池组，一个开关，3个相同的小灯泡和若干导线组成电路。要求：当开关闭合后，3盏灯同时亮；开关断开，3盏灯同时熄。试试看有几种连接方法并画出电路图。-九年级物理
• 在图中找出电路连接图中的错误和不足。甲：乙：丙：-八年级物理
• 按图所示的实物图画出它的电路图．-物理
• 画出图所示实物连接的电路图（电铃的符号）-九年级物理
• 根据如图所示的电路，请在虚线框中画出这个电路的电路图．-物理
• 图所示是电铃、开关、电池的连接情况，请画出相应的电路图.-八年级物理
• 设计电路：现有两个电池，两个开关S1，S2，两个灯泡L1、L2，导线若干，请按要求设计出电路图．要求：先闭合S1，只有L1亮，再闭合S2，L2也亮．-物理
• 小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游．为此，小明用三只开关、两节干电池和一个小灯泡制作了-物理
• 如图所示的电蚊拍，具有灭蚊和照明等功能。当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路-九年级物理
