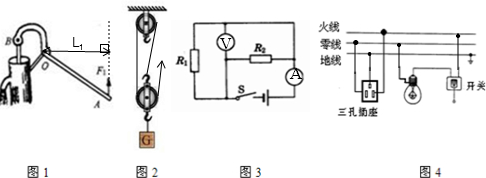

| （1）延长动力的作用线（用虚线）．由支点向动力的作用线做垂线，即为F1的力臂L1． （2）要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起． （3）两个电阻的两端已经能连到一起了，故上边的〇应是电压表，电阻并联后，应能接到电源上，故下边的〇是电流表． （4）三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故．左孔接零线，右孔接火线． 灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套．开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡． 故答案为：  |
题目简介

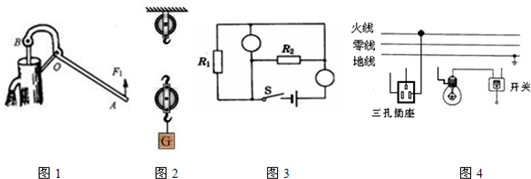

按题目要求作图（1）图1，F1是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂L1．（2）图2，画出使用该滑轮组最省力的绕线方式．（3）图3，在电路中的○内填上适当的电表-物理
题目详情
（1）图1，F1是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂L1．
（2）图2，画出使用该滑轮组最省力的绕线方式．
（3）图3，在电路中的○内填上适当的电表符号，使电阻R1与R2并联．
（4）图4，请将下列元件连接成符合安全用电要求的家庭电路．
