| （1）干电池是手电筒的电源，小灯泡是电路中的用电器，按钮是电路中的开关，外壳是电路中的导线． （2）按钮和金属滑键都属于开关，电池、开关、灯泡简单地串联在一起，构成一个简单的电路．作图时注意电流流经各元件的顺序要一致，电路图如图所示．  （3）电筒不发光的原因可能是电源、开关、导线或、用电器的原因，即灯丝断了；电池没电或开关部位接触不良． 故答案为：（1）电源；用电器；开关；导线． （3）灯丝断了；电池没电． |
| （1）干电池是手电筒的电源，小灯泡是电路中的用电器，按钮是电路中的开关，外壳是电路中的导线． （2）按钮和金属滑键都属于开关，电池、开关、灯泡简单地串联在一起，构成一个简单的电路．作图时注意电流流经各元件的顺序要一致，电路图如图所示． （3）电筒不发光的原因可能是电源、开关、导线或、用电器的原因，即灯丝断了；电池没电或开关部位接触不良． 故答案为：（1）电源；用电器；开关；导线． （3）灯丝断了；电池没电． |
题目简介

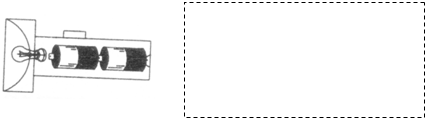

如图所示是常用手电筒的剖面图，请观察它的结构，回答下列问题．（1）由金属外壳构成的手电筒内，干电池是电路中的______，小灯泡是电路中的______，按钮是电路中的______，外壳-物理
题目详情
（1）由金属外壳构成的手电筒内，干电池是电路中的______，小灯泡是电路中的______，按钮是电路中的______，外壳是电路中的______．
（2）画出与其对应的电路图．
（3）在野营时，若你的手电筒不亮了，其原因可能是：______或______．
