①在（a）图中，闭合开关，电流从电源正极出发，经开关、灯泡L1、L2回到负极，只有一个通路，所以两只灯泡串联．电路图如下：  ； 在（b）图中，闭合开关，电流从电源正极出发，经开关后，分别经过灯泡L1、L2回到负极，有两个通路，所以两只灯泡并联．电路图如下：  ． ②在（a）图中，闭合开关，两只灯泡都发光；如果将其巾的一个灯泡从灯座上取下来，另一盏灯不能发光，说明两盏灯互相影响；各处电流都相等； 在（b）图中，闭合开关，两只灯泡都发光；如果将其巾的一个灯泡从灯座上取下来，另一盏灯仍然发光，说明两盏灯互不影响；干路电流等于支路电流之和． |
题目简介

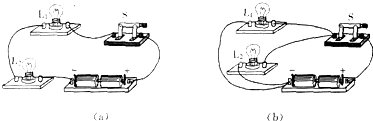

画出图（a）、（b）所示的电路图．体会（a）、（b）两图的不同点．如：（a）、（b）电路中两灯都能同时发光吗？如果将其巾的一个灯泡从灯座上取下来，另一盏灯还会亮吗？哪一个电路中的两盏灯-物理
