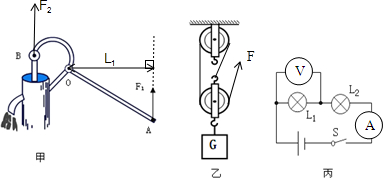

| （1）过B点作竖直向上的力（即阻力F2）；过支点O作垂直于动力作用线的垂线段（即动力臂L1）．如图所示 （2）由图知：滑轮个数n'=2，所以绳子段数n=3，根据“奇动偶定”的方法，绳子从定滑轮开始绕，每个滑轮只能绕一次，如图所示： （3）由图可知左边的电表跟左边的灯泡并联，所以应为电压表；右边的电表串联在电路上，所以应为电流表，如图所示：  |
| （1）过B点作竖直向上的力（即阻力F2）；过支点O作垂直于动力作用线的垂线段（即动力臂L1）．如图所示 （2）由图知：滑轮个数n'=2，所以绳子段数n=3，根据“奇动偶定”的方法，绳子从定滑轮开始绕，每个滑轮只能绕一次，如图所示： （3）由图可知左边的电表跟左边的灯泡并联，所以应为电压表；右边的电表串联在电路上，所以应为电流表，如图所示： |
题目简介

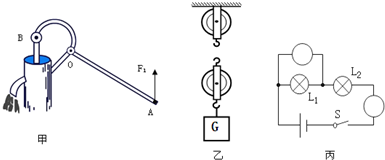

按下列要求作图．（1）请在图甲中画出动力Fl的力臂以及作用于B点的阻力F2的示意图（2）用滑轮组提升重物，请在图乙中画出最省力的绕线方法．（3）请在图丙的圆圈中填上合适的电表，使-物理
题目详情
（1）请在图甲中画出动力Fl的力臂以及作用于B点的阻力F2的示意图
（2）用滑轮组提升重物，请在图乙中画出最省力的绕线方法．
（3）请在图丙的圆圈中填上合适的电表，使之成为正确的电路图．
