如图所示，甲图中的两盏灯是______联的；乙图中的两盏灯是______联的；丙图中的两盏灯是______联的；丁图中的两盏灯是______联的．请画出甲、乙、丙、丁各图的电路图．-物理

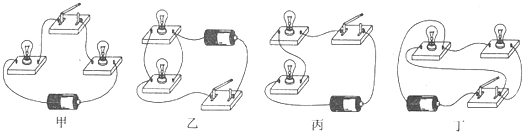

如图所示，甲图中的两盏灯是______ 联的；乙图中的两盏灯是______联的；丙图中的两盏灯是______联的；丁图中的两盏灯是______联的．请画出甲、乙、丙、丁各图的电路图．

360优课网

题型：填空题难度：中档来源：不详

甲、由图可知，电流从电池正极出发，依次经过灯泡、开关和灯泡，最后回到电源负极，故两盏灯是串联的；
如图甲：

360优课网

乙、由图可知，电流从电源正极出发，先经过开关后，电流分两条支路，分别经两个灯泡灯，最后汇合回到电源负极，由此可见，两灯泡并联；
如图乙：

360优课网

丙、由图可知，电流从电池正极出发，先经过开关，然后依次经过两个灯泡，最后回到电源负极，故两盏灯是串联的；
如图丙：

360优课网

丁、由图可知，电流从电源正极出发，经过开关后分两条支路，分别经两个灯泡灯，最后汇合回到电源负极，由此可见，两灯泡并联；
如图丁：

360优课网

故答案为：串；并；串；并．
