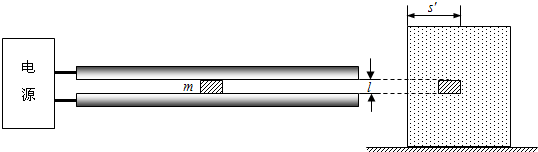

图是导轨式电磁炮实验装置示意图．两根平行长直金属导轨沿水平方向固定，其间安放金属滑块（即实验用弹丸）．滑块可沿导轨无摩擦滑行，且始终与导轨保持良好接触．电源提供的强大电流从一根导轨流入，经过滑块，再从另一导轨流回电源．滑块被导轨中的电流形成的磁场推动而发射．在发射过程中，该磁场在滑块所在位置始终可以简化为匀强磁场，方向垂直于纸面，其强度与电流的关系为B=kI，比例常量k=2.5×10-6T/A．已知两导轨内侧间距l=1.5cm，滑块的质量m=30g，滑块沿导轨滑行5m后获得的发射速度v=3.0km/s（此过程视为匀加速运动）．
360优课网

（1）求发射过程中电源提供的电流强度．
（2）若电源输出的能量有4%转换为滑块的动能，则发射过程中电源的输出功率和输出电压各是多大？
（3）若此滑块射出后随即以速度v沿水平方向击中放在水平面上的砂箱，它嵌入砂箱的深度为s′．设砂箱质量为M，滑块质量为m，不计砂箱与水平面之间的摩擦．求滑块对砂箱平均冲击力的表达式．
题型：问答题难度：中档来源：北京

答案

（1）由匀加速运动公式 a=
v2
2s
=9×105m/s2
由安培力公式和牛顿第二定律，有
F=IBl=kI2l
F=ma
因此
I=
class="stub"ma
kl
=8.5×105A
即发射过程中电源提供的电流强度为8.5×105A．
（2）滑块获得的动能是电源输出能量的4%，即：P△t×4%=class="stub"1
2
mv2
发射过程中电源供电时间
△t=class="stub"v
a
=class="stub"1
3
×10-2s
因而，所需的电源输出功率为
P=
class="stub"1
2
mv2
△t×4%
=1.0×109W
由功率P=IU，解得输出电压：
U=class="stub"P
I
=1.2×103V
即发射过程中电源的输出功率为1.0×109W、输出电压为1.2×103V．
（3）分别对砂箱和滑块用动能定理，有
fsM=class="stub"1
2
MV2
f'sm=class="stub"1
2
mV2-class="stub"1
2
mv2
由牛顿定律f=-f'和相对运动sm=sM+s'
再由动量守恒定律
mv=（m+M）V
联立求得
fs'=class="stub"M
m+M
•class="stub"1
2
mv2
故平均冲击力
f=class="stub"M
2(m+M)
•class="stub"v2
s′

即滑块对砂箱平均冲击力为class="stub"M
2(m+M)
class="stub"v2
s′
．
