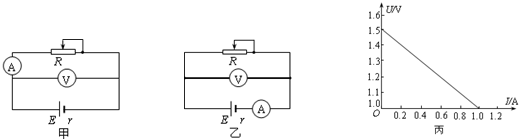

用伏安法测定一节干电池的电动势和内阻，有如图所示的甲、乙两个电路图，实验时应选电路______，某同学根据实验数据画出U-I图象如图丙所示，则测得的电池的电动势为______伏-物理

更多内容推荐

• 如图为一种主动式光控报警器原理图，图中R1和R2为光敏电阻，R3和R4为定值电阻．当射向光敏电阻R1和R2的任何一束光线被遮挡时，都会引起警铃发声，则图中虚线框内的电路是A．与-高三物理
• 下图是应用某种逻辑电路制作的车门报警电路．图中的两个按钮开关分别装在汽车的两扇门上．只要任何一个开关处于开路状态(输入为逻辑1)，那么输出也是逻辑1，发光二极管(警报灯-高三物理
• 由非门电路构成的一简单控制电路如图所示，其中为光敏电阻（光照时电阻变小），R为变阻器，L为小灯泡。当受到光照时（）A．B点变为高电平，小灯发光B．A点变为高电平，小灯发光C．A-高三物理
• 电信号通常分为两类：一类是电压随时间连续变化的模拟信号，另一类是电压随时间不连续变化的数字信号，图（甲）中的信号是______________信号。现有一个简单的逻辑电路，在两个-高三物理
• 如图所示是某设计小组为举重比赛设计的“试举成功判定器”逻辑电路，其中A为主裁判输入端，B、C分别为两名副裁判输入端（裁判认为试举成功输入“1”，认为试举失败输入“0”），Z端输-物理
• 实验室有一个标签看不清的旧蓄电池和定值电阻R0，实验室提供如下器材：A．电压表V（量程6V，内阻约为4KΩ）B．电表表A（量程1A，内阻约RA=10Ω）C．滑动变阻器R1（最大阻值20Ω、额定电流-物
• 某同学在用电流表和电压表测电池电动势和内阻的实验中，串联了一只2.0Ω保护电阻R0，实验电路如图甲所示．（1）根据实验原理图，以笔画线代导线在右面的实物电路图图乙上完成电-物理
• 在“用电流表和电压表测定电池的电动势和内电阻”的实验中所给的其它器材有：A．电压表V：0～3～15VB．电流表A：0～0.6～3AC．变阻器R1：（20Ω，1A）D．变阻器R2：（1000Ω，0.1A
• 如图所示的自动控制电路中含有一逻辑电路A，L为小灯泡。光照射光敏电阻R＇时，其阻值迅速减小，则在该控制电路中[]A．A是非门，当R＇受到光照时，它输入高电平输出低电平B．A是或-高三物理
• 某同学用如图10-8-7甲所示的电路测量一个电容器的电容,图中R为20kΩ的电阻,电源电动势为6.0V,将传感器连接在计算机上,经处理后画出电容器放电的i-t图象如图10-8-7乙所示.图-物理
• 如图所示，是为汽车发动机的冷却风扇设计的一个控制电路。要求发动机的点火开关开启，并且温度过高时热敏电阻A阻值变小，B部分就会使得风扇自动开启。以下判断正确的是（）A．虚-物理
• .如图10-8-5所示的电路可将声音信号转化为电信号,该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器,a、b通过导线与恒定电-物理
• 关于电源的作用，下列说法正确的是（）A．电源的作用是能为电流提供自由电子B．电源的作用是使导体中形成电场C．电源的作用是能够保持导体两端的电势差D．电源的作用是使自由电荷定-物理
• 现要测量由2节干电池串联而成的电池组的电动势ε和内阻r（约几欧），提供下列器材：电压表V1（量程3V，内阻1kΩ）、电压表V2（量程15V，内阻2kΩ）、电阻箱（0～9999Ω）、电键、导线若干．-物
• 如表是某逻辑电路的真值表，该电路是（）A．B．C．D．-物理
• 某同学设计的由某门电路构成的一个简单的模拟路灯自动控制的电路如图所示，其中R'为光敏电阻，光照时电阻很小，R为变阻器（处于阻值较大的状态），L为小灯泡．则下列说法正确的-物理
• 输入输出001011101110表中是某逻辑电路的真值表，该电路是（）A．B．C．D．-物理
• 如图所示，是一种内电阻可调的化学电池，可用来验证闭合电路欧姆定律．A、B为电池的正、负极，C、D为靠近正、负极板的两个探极，目的是为了测量电池的内部电压．向电池内打气，-物理
• 信息技术高速发展、电子计算机广泛应用的今天,担负着信息采集任务的传感器在自动控制、信息处理技术中发挥着越来越重要的作用.其中热电传感器是利用热敏电阻将热信号转换成-物理
• 如图为三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列判断正确的是（）A．甲为“非”门，输出为“1”B．乙为“与”门，输出为“0”C．乙为“或”门，输出为“1”D．丙为“与”门，输出为“-
• 请设计一个用光敏电阻来模拟路灯的自动夜开昼关的电路.提供的仪器：光敏电阻、小灯泡、电源、继电器、滑动变阻器、开关、导线若干.-物理
• 如图所示是室外光控路灯的模拟电路，用发光二极管LED模仿路灯，RG为光敏电阻，R1的最大电阻为51k，R2为330k，则下列说法中正确的是[]A.在图中虚线方框A中应添加的元件为“与-高三物理
• 采用如图所示的电路“测定电池的电动势和内阻”．（1）除了选用照片中的部分器材外，______（填选项）A．还需要电压表B．还需要电流表C．还需要学生电源D．不再需要任何器材（2）测量所得-物理
• 如图所示是一种应用逻辑电路制作的简易走道灯电路图，R0是一个光敏电阻，当走道里光线较暗时或将手动开关S接通时，灯都会亮。则[]A．虚线框内的门电路应是“或”门B．虚线框内的-高三物理
• 如图是一种手机电池的标签，在所标的注意事项中，“防止电池短路”是为了避免电池短路时电流过大，损坏电源．该电池的电动势为______V，结合对物理量单位的分析可知，标签中的“-物理
• 在“用电流表和电压表测定电池的电动势和内电阻”的实验中．备有如下器材：A．干电池1节；B．滑动变阻器（0～20Ω）；C．滑动变阻器（0～1kΩ）；D．电压表（0～3V）；E．电流表（0～0.6A）；F
• （1）有一种测定导电液体深度的传感器，它的主要部分是包着一层电介质的金属棒与导电液体形成的电容器（如图1所示）．如果电容增大，则说明液体的深度h______（填“增大”、“减小”或-物理
• 如图所示A、B分别表示某一个门电路两个输入端的信号，Z表示该门电路输出端的信号，则根据它们的波形可以判断该门电路是（）A．“与”门B．“或”门C．“非”门D．“或非”门-物理
• 用简单的模块电路来设计一盏指示灯．白天指示灯自动点亮，夜晚自动熄灭．夜晚如果有人靠近，灯自动点亮，当人离开后，指示灯自动熄灭．根据题意，在下列模块中选择符合要求的模-物理
• 现有器材：量程为10.0mA、内阻约30Ω～40Ω的电流表一个，定值电阻R1=150Ω，定值电阻R2=100Ω，单刀单掷开关S，导线若干，要求利用这些器材测量一干电池（电动势约1.5V）的电动势-物理
• 如图18-7-7所示的电路中，电源两端的电压恒定，L为小灯泡，R为光敏电阻，LED为发光二极管(电流越大，发出的光越强)，且R与LED相距不变，下列说法正确的是()图18-7-7A．当滑动-物理
• 某同学做“测定电源的电动势和内阻”实验。（1）他采用如图1所示的实验电路进行测量。图2给出了做实验所需要的各种仪器。请你按电路图把它们连成实验电路。（2）这位同学测量时记录-高三物理
• 我们都有过这样的体验：手电筒里的两节干电池用久了以后，灯泡发红光，这就是我们常说的“电池没电了”．有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用．某同学为-物理
• 在测定一节干电池电动势和内阻的实验中，某学生采用了如图所示实验器材连接，请指出该学生在接线中错误和不规范的做法．（1）______；（2）______；（3）______；（4）______．-物理
• 利用如图甲所示电路图可以测定定值电阻R0的阻值、电源电动势E及内电阻r的值，利用实验测出的数据作出U-I图线如右图乙所示．（1）测得a图线的电压表应该是______（填“V1”或“V2”）（-物理
• 图为一块手机电池的背面印有的一些符号，下列说法正确的是（）A．该电池的容量为500mA•hB．该电池的电动势为3.6VC．该电池在工作1小时后达到的电流为500mAD．若电池以10mA的电流工-物理
• 给你一个电阻箱、开关及导线等，如何根据闭合电路的欧姆定律测出一节旧干电池的电动势和内阻。(1)画出电路图。(2)实验过程中，将电阻箱拨到4.5Ω时，电压表读数为0.90V；若-高二物理
• 要测量一电源的电动势E（小于3V）和内阻r（约1Ω），现有下列器材：电压表V（0～3V和0～15V两个量程）、电阻箱（0～999.9Ω）、定值电阻R0=3Ω、开关和导线．某同学根据所给器材设计如下的实
• 如下图所示为某种电子秤的原理示意图，AB为一均匀的滑线电阻，阻值为R，长度为L，两边分别有P1、P2两个滑动头，P1可在竖直绝缘光滑的固定杆MN上保持水平状态而上下自由滑动.-物理
• 图为一个逻辑电路图及其真值表，下列说法中正确的是[]A.该门电路为“与”门电路，真值表中X处的逻辑值为1B.该门电路为“与”门电路，真值表中X处的逻辑值为0C.该门电路为“或”-高三物理
• 在自动控温装置中，某种半导体材料的电阻率与温度的关系如图所示，已知这种材料具有发热和控温双重功能，下列判断正确的是(1)通电前材料温度低于t1,通电后，电压保持不变，它-物理
• 一个机要仓库有一扇电动门，门上有三把锁，三个机要员各有一把锁的钥匙，只有三人同时转动自己的钥匙（闭合自己的开关），才能通过继电器把门打开．下列能实现上述要求的门电路-物理
• 现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50mA．为了测定这个电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验．图中电-物理
• 如图所示为继电器的构造示意图，其中L为含铁芯的线圈，P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱，继电器与传感器配合，可完成自动控制的要求，-物理
• 利用超声波遇到物体发生反射，可测定物体运动的有关参量，图5-3-15（a）中仪器A和B通过电缆线连接，B为超声波发射与接收一体化装置，仪器A和B提供超声波信号源而且能将B接收到-物理
• 如图所示是为汽车发动机的冷却风扇设计的一个控制电路．要求发动机的点火开关开启，并且温度过高时热敏电阻A阻值变小，B部分就会使得风扇自动开启．以下判断正确的是（）A．虚线框-物理
• （2011•南昌模拟）要测定某电源的电动势和内电阻，某同学按右边电路图连接好电路并进行如下操作：①闭合开关S1，多次调节电阻箱的阻值，并记录下每次的电阻值R及对应的电流表A的-物理
• 图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R’时，其阻值将变得远小于R．该逻辑电路是______门电路（填“与”、“或”或“非”）．当电阻R’受到光照时，小灯泡L将___-物理
• 探究闭合电路规律的实验装置如图，闭合S、S1、S2，下面说法中正确的是（）A．当变阻器R的触片向右滑动，V1表示数变大B．当变阻器R的触片向右滑动，V2表示数变小C．断开开关S，V1表-物理
• 如图5-3-14所示，直流电动机的轴与圆盘中心相连，电键S断开时，电压表的示数为12.6V.电键S闭合时，电流表的示数为2A，电压表的示数为12V.圆盘半径为5cm，测速计测得转速为-物理
