在“用电流表和电压表测定电池的电动势和内电阻”的实验中．
备有如下器材：
A．干电池1节；
B．滑动变阻器（0～20Ω）；
C．滑动变阻器（0～1kΩ）；
D．电压表（0～3V）；
E．电流表（0～0.6A）；
F．电流表（0～3A）；
G．开关、导线若干．
（1）其中滑动变阻器应选______，电流表应选______．（只填器材前的序号）

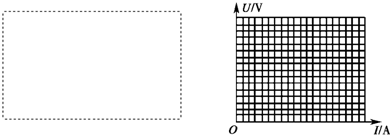

（2）为了最大限度地减小实验误差，请在虚线框中画出该实验最合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线，根据图线得到被测电池的电动势E=______V，内电阻r=______Ω．

	1	2	3	4	5	6
I（A）	0.10	0.15	0.20	0.25	0.30	0.40
U（V）	1.32	1.26	1.18	1.13	1.04	0.93

360优课网

题型：问答题难度：中档来源：无锡一模

答案

（1）由于干电池的电动势只有1.5V，本实验中采用滑动变阻器的限流接法，故滑动变阻器应选B，从测量的数据可以看出电流最大只有0.4A，电流表应选E．
（2）在测电动势和内电阻的实验中，一般采用电流表的外接法，即将电压表先并联在电源两端，电路图如图所示．

360优课网

360优课网

（3）作出的U-I图象如图所示，从图象可以看出在U轴上的截距为1.45V，即电源的电动势为1.45V．图象斜率的绝对值为：
K=class="stub"△U

△I

=class="stub"0.65

0.5

Ω=1.3Ω．
故答案为：（1）B，E　（2）见解析图　（3）1.45，1.3
