利用如图甲所示电路图可以测定定值电阻R0的阻值、电源电动势E及内电阻r的值，利用实验测出的数据作出U-I图线如右图乙所示．（1）测得a图线的电压表应该是______（填“V1”或“V2”）（-物理

题目简介

题目详情

利用如图甲所示电路图可以测定定值电阻R₀的阻值、电源电动势E及内电阻r的值，利用实验测出的数据作出U-I图线如右图乙所示．
（1）测得a图线的电压表应该是______（填“V₁”或“V₂”）
（2）要使实验中测量定值电阻R₀的误差可能小，对电流表A的内电阻大小的要求是______；（选填字母代号）
A．尽可能选小一点 B．尽可能选大一点 C．无要求
（3）要使实验中测量电源电动势E和内阻r的误差尽可能小对电压表V₁的内电阻大小的要求是______；（选填字母代号）
A．尽可能选小一点 B．尽可能选大一点 C．无要求
（4）请根据甲图所示电路完成实物连接．

360优课网

题型：填空题难度：偏易来源：滨州一模

答案

（1）a图线是定值电阻的U-I图线，所以电压表应该是V2．
（2）实验中测量定值电阻R0的误差主要来自电压表的分流，所以电压表尽可能选大一点，而电流表无要求
故选C．
（3）实验中测量电源电动势E和内阻r的误差来自于电压表V1的分流．对电压表V1的内电阻大小的要求是尽可能选大一点，减小分流，减小误差．

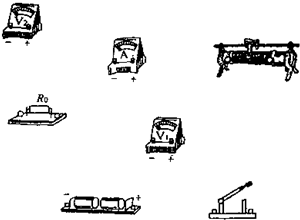

（4）根据甲图所示电路完成实物连接：

360优课网

故答案为：（1）V2 （2）C （3）B
（4）实物连线如图所示
