现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50mA．为了测定这个电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验．图中电-物理

题目简介

题目详情

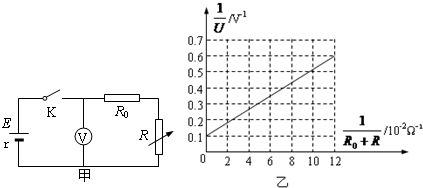

现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50mA．为了测定这个电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验．图中电压表的内阻很大，对电路和影响可不考虑，R为电阻箱，阻值范围0～9999Ω，R．是定值电阻，起保护电路的作用．
（1）实验室备有的定值电阻R．有以下几种规格：
A．10Ω，2.5W B．100Ω，1.0W C．200Ω，1．OW D．2000Ω，5．OW
本实验应选哪一种规格？答：______

360优课网

（2）该同学接人符合要求的R．后，闭合开关S，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图（b）所示的图线（已知该直线的截距为0.1V ^-1）．则根据该同学所作出的图线可求得该电池的电动势E为______V，内阻r为______Ω．

题型：填空题难度：中档来源：常州模拟

答案

（1）当滑动变阻器短路时，电路中通过的最大电流为50mA，
则由闭合电路欧姆定律可知，定值电阻的最小阻值为：R0=class="stub"E

-50Ω=180-50Ω=130Ω，
滑动变阻器应选C、200Ω，1．OW；
（2）由闭合电路欧姆定律可得：U=class="stub"E

R0+R+r

（R0+R），
变形得：class="stub"1

=class="stub"1

+class="stub"r

class="stub"1

R+R0

，
由数学知识可知，图象中的斜率k=class="stub"r

；截距b=class="stub"1

；
由图可知，b=0.1，故E=10V；
k=class="stub"0.6-0.1

12×10-2

=4.167；即class="stub"r

=4.167；
解得：r=41.67Ω；
故答案为：（1）C；（2）10；41.67．
