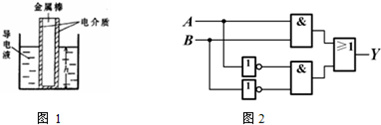

（1）有一种测定导电液体深度的传感器，它的主要部分是包着一层电介质的金属棒与导电液体形成的电容器（如图1所示）．如果电容增大，则说明液体的深度h______（填“增大”、“减小”或“不变”）；将金属棒和导电液体分别接电源两极后再断开，当液体深度h减小时，导电液与金属棒间的电压将______（填“增大”、“减小”或“不变”）．

360优课网

（2）现用“与”门、“或”门和“非”门构成如图2所示电路，请将相关真值表补充完整．（填入答卷纸上的表格）

A	B	Y
0	0
0	1
1	0
1	1

题型：填空题难度：中档来源：泰州模拟

答案

（1）电介质的金属棒与导电液体形成一个电容器，电容增大时，正对面积增大，h增大，将金属棒和导电液体分别接电源两极再断开后，电容器的电量Q不变．当液体深度h减小时，正对面积减小，电容减小，由公式C=class="stub"Q

导电液与金属棒间的电压将增大
（2）

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	1

故答案为：增大，增大，1，0，0，1
