（1）由题意可知，电压表用来测内电阻上的电压；而路端电压由欧姆定律求出，故电流表与定值电阻串连接在电源两端，电压表测内电压，故原理图如图所示： （2）由E=U内+IR可得： 电动势分别为：2.1V、2.1V、2.0V、2.0V、1.99V； 则平均值为：E=
（3）第4次操作时的内阻r=
故答案为：①实验电路原理图如图所示． ②2.0 ③15 |
| （1）由题意可知，电压表用来测内电阻上的电压；而路端电压由欧姆定律求出，故电流表与定值电阻串连接在电源两端，电压表测内电压，故原理图如图所示： （2）由E=U内+IR可得： 电动势分别为：2.1V、2.1V、2.0V、2.0V、1.99V； 则平均值为：E=
（3）第4次操作时的内阻r=
故答案为：①实验电路原理图如图所示． ②2.0 ③15 |
题目简介

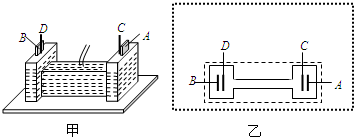

如图所示，是一种内电阻可调的化学电池，可用来验证闭合电路欧姆定律．A、B为电池的正、负极，C、D为靠近正、负极板的两个探极，目的是为了测量电池的内部电压．向电池内打气，-物理
题目详情
A、B为电池的正、负极，C、D为靠近正、负极板的两个探极，目的是为了测量电池的内部电压．向电池内打气，可以改变电解质溶液液面的高低，从而改变电池的内电阻．
现在要验证闭合电路中内电压和外电压之和等于电源电动势，除该电池以外，还备有理想电流表A和理想电压表V、定值电阻R=5Ω、开关S、导线若干．正确连接电路以后，得到表中实验数据如下：
②该电池的电动势E=______V．
③上述实验中，第4次操作时该化学电池的内阻r=______Ω．
