做“伏安法”测定电阻阻值的实验，

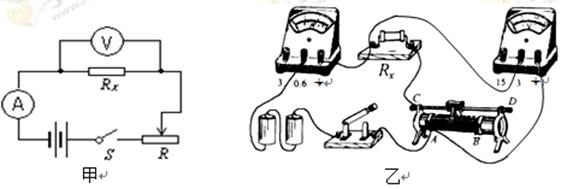

(1) 小明根据图甲所示的电路图，将图乙中的实验器材连接成实验电路．同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接．
①如果不改接这根导线，对实验的影响是_________________________________．（具体说明是什么影响）
②请你在图乙图上将接错的那根线上打“×”；另画一根导线，使电路连接正确．

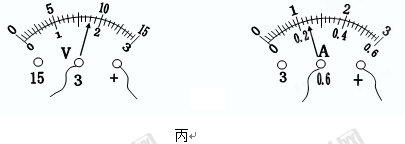

(2) 小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如下图所示，则电压表的读数是 V，电流表的读数是 A，被测电阻R_x的阻值是

．

(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验．你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？
①写出你的建议：________________________________________________；
②你提出这个建议的目的是：______________________________________．
(4)就该同学的电路图而言，假若电压表的电阻不是很大，则他测出的待测电阻阻值比真实值___________（选填“偏大”“准确”、“偏小”）．

题型：实验题难度：偏易来源：不详

答案

（1）①电压表测量的是电源两端的电压；
②

（2）1.8 0.24 7.5
（3）①建议：调节滑片，多测几次数据求平均值； ②目的：减小实验误差；
（4）偏小

试题分析：（1）①由图知，电压表并联在定值电阻和滑动变阻器的两端中，此时电压表测量的是定值电阻和滑动变阻器两端的总电压，即电源电压，因此无论怎样移动滑动变阻器，电压表的示数都不变；

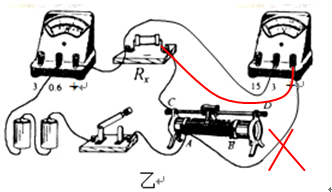

②应将电压表与电阻Rx并联，如图所示：

（2）由图知，电压表的量程为0～3V，分度值为0.1V，示数为1.8V；电流表的量程为0～0.6A，分度值为0.02A，示数为0.24A；则

（3）为了减小实验中的测量误差，应移动滑动变阻器的滑片，多测几组数据求平均值；
（4）由图知，电压表与Rx并联，所以电流表的示数等于通过电阻的电流和电压表的电流之和，所以测量的电流值偏大，则所测电阻值偏小．
故答案为：（1）①电压表测电源电压；②见上图；
（2）1.8V；0.24A；7.5Ω；
（3）①建议：调节滑片，多测几次数据求平均值；②目的：减小实验误差；
（4）偏小．
