（5分）在“测定额定电压为3.8V小灯泡功率”的实验中：

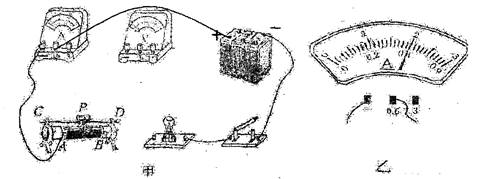

(1)某同学在连接实验电路时还有导线未接上，如图甲所示，请你用笔画线代替导线，正确完成电路连接（请勿更改原有导线，导线不得交叉）；

(2)闭合开关前，应将滑动变阻器的滑片移到_______（选填“A”或“B”）端；
(3)闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率，应将滑动变阻器滑片向_______（选填“A”或“B”）端移动，当电压表示数为_______V时，小灯泡正常发光，此时电流表的指针位置如图乙所示，则小灯泡的额定功率是_______W．

题型：实验题难度：中档来源：不详

答案

考点：
分析：（1）测定灯泡功率的实验中，
电压表与灯泡并联测电压，由灯泡的额定电压确定电压表的量程，
电流表与灯泡串联测灯泡电流，由题目中电流表的表盘确定电流表量程，
注意电压表和电流表的正负接线柱．
滑动变阻器选择一上一下串联在电路中．
（2）闭合开关前，滑片处于最大阻值处．
（3）灯泡两端电压由3V增大到3.8V，灯泡电流要增大，需要减小电路电阻，减小滑动变阻器的电阻．
电流表读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．
知道电压和电流，根据P=UI计算功率．
解答：解：（1）灯泡额定电压为3.8V，电压表选择0～15V量程，电压表与灯泡并联．
由题中的表盘知，电流表选择0～0.6A，电流表与灯泡串联，
滑动变阻器已经选定了下面接线柱，任意选择上面一个接线柱串联在电路中．
电流从电压表和电流表的正接线柱流入，从负接线柱流出，如图：

（2）滑动变阻器接入左半段，滑片处于B端，滑动变阻器连入电路的电阻最大．
（3）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，
使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向A端移动．
电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，
P=UI=3.8V×0.4A=1.52W．
故答案为：（1）如上图；（2）B；（3）A；3.8；1.52．
点评：本题考查了实物图的连接，电压表、电流表、滑动变阻器的使用，电流表的读数，功率的计算等．
