在“伏安法测小灯泡电阻”的实验中：

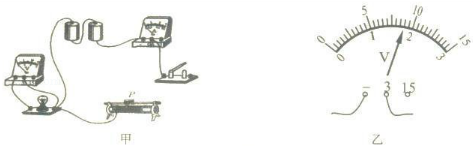

（1）用笔画线在图甲中将电路实物图连接完整．
（2）连接好电路后，闭合开关，发现无论如何移动滑动变阻器的滑片，小灯泡都不发光，且电流表示数为零，电压表示数为3V，造成这一现象的原因是          ．
（3）排除故障后，调节滑动变阻器滑片，电流表示数为0.3A时，电压表示数如图乙为      V，则此时小灯泡电阻为     Ω．接着，要使电压表示数变为2.5V，则变阻器滑片应向     端（填：“左”或“右”）移动．
（4）小明同学在实验中，通过调节滑动变阻器的滑片，得到三组电流、电压的对应值．他发现，同一个灯泡计算出的三组电阻值差异较大，请你分析造成这种现象的原因是：            ．
（5）你还能用以上实验装置完成              实验．

题型：实验题难度：中档来源：不详

答案

（1）实物图连接如下：

（2）灯泡断路；（3）1.8；6；左；（4）灯丝电阻与温度有关；（5）测量小灯泡的功率

分析：（1）滑动变阻器串联在电路中，需要采取“一上一下”的连接方法；
（2）灯泡不发光，电流表示数为零，说明电路是断路；
（3）读取电压表示数时，要明确选择的量程和对应的分度值；已知灯泡两端电压和通过的电流，利用

得到灯丝电阻；串联电路具有分压作用，要使灯泡两端电压升高，需要降低滑动变阻器两端电压；
（4）灯丝电阻受温度变化影响，温度升高，电阻增大；
（5）伏安法能够得到灯泡两端电压和通过的电流，这两个物理量的乘积是电功率．
解：（1）由实物图知，滑动变阻器已经连接了下面的接线柱，只要用导线将上面的任一接线柱与开关右侧的接线柱连接即可；
（2）灯泡不亮，电流表无示数，说明电路是断路；电压表有示数且等于电源电压，说明除灯泡以外的电路是通路，所以电路故障为灯泡断路；
（3）电压表的示数为U=1.8V，所以灯泡电阻为

；
串联电路中导体两端电压与其阻值成正比，要降低滑动变阻器两端电压，需要减小滑动变阻器接入电路的电阻．所以滑片向左端移动；
（4）改变灯泡两端电压，通过的电流发生变化，灯泡亮度变化，温度相应改变，导致灯丝电阻改变．
（5）利用现有器材，还可以完成测量小灯泡功率的实验．
故答案为：
（1）实物图连接如下：

（2）灯泡断路；
（3）1.8；6；左；
（4）灯丝电阻与温度有关；
（5）测量小灯泡的功率．
