在“测定小灯泡电阻”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为8Ω．

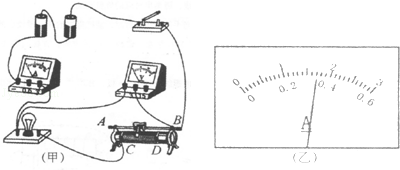

（1）某同学连接的电路如图甲所示，请指出其中的两处错误或不妥：
①　                           　
②　                           　
（2）将上述错误或不妥改正后，闭合开关，发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是　                                                 　．
（3）实验时，调节滑动变阻器，当电压表的示数为　  　V时，灯泡正常发光，此时电流表示数如图乙所示，电流表示数为　　A，则灯正常发光时电阻为　　Ω．（保留两位小数）
（4）该实验还可以测定小灯泡的额定功率，根据以上实验数据，这个小灯泡额定功率为　  　W．
（5）实验小组实验过程中记录了下表内的信息，小明同学分析表内数据，发现该灯亮度增加时电阻　　（选填“变大”、“变小”或“不变”），造成这种现象的原因是　                           　．

次数	U/v	I/A	灯泡亮度	R/Ω
1	1.0	0.20	很暗
2	1.5	0.25	较亮
3	2.5		正常
4	3.0	0.36	很亮

题型：实验题难度：中档来源：不详

答案

（1）①电压表测的是电源电压；②电流表用的是0﹣3A的量程；（2）在闭合开关以前，没有将滑动变阻器接入电路的阻值调到最大；
（3）2.5；0.34；7.35；（4）0.85；（5）变大；小灯泡的电阻随温度的升高而增大

试题分析：（1）根据情况进行分析，电流表应选择0～0.6A的量程，同时电压表应与灯泡并联；
（2）根据小灯泡的亮度，判断电路中的电流过大，判断滑动变阻器的阻值；
（3）要使小灯泡正常发光，则灯泡两端的电压应等于其额定电压；
确定电流表的量程和分度值得出电流表的示数；根据R=计算出其电阻值；
（4）根据P=UI计算出灯泡的额定功率；
（5）灯丝的电阻随温度的升高而增大．
（1）①由图甲知，电压表测量了灯泡和滑动变阻器的电压，应与灯泡并联；
②根据题意，电路中的最大电流为I==

=0.3125A；
（2）闭合开关，发现灯泡发出特别耀眼的光，说明此时电路中电流很大，可能是在闭合开关前，滑片未移至最大阻值处；
（3）小灯泡的额定电压为2.5V，所以当电压表的示数为2.5V时，灯泡正常发光；
由图知，电流表的量程为0～0.6A，分度值为0.02A，所以示数为0.34A；
则R==
