（1）由图可见，当用力F1时，钳子将沿顺时针方向转动，所以阻力方向向下；从支点向动力作用线做垂线，垂线段的长度L1即为动力臂．如下图所示： （2）由电路图可知，两灯泡并联，开关S1控制灯泡L1，开关S2控制灯L2，实物图如图所示：  （3）从正极开始连接，经开关后分支，一支经电流表、灯泡L1回到负极；另一支经灯泡L2回到负极；如图：  |
| （1）由图可见，当用力F1时，钳子将沿顺时针方向转动，所以阻力方向向下；从支点向动力作用线做垂线，垂线段的长度L1即为动力臂．如下图所示： （2）由电路图可知，两灯泡并联，开关S1控制灯泡L1，开关S2控制灯L2，实物图如图所示： （3）从正极开始连接，经开关后分支，一支经电流表、灯泡L1回到负极；另一支经灯泡L2回到负极；如图： |
题目简介
按题目要求作图（1）如图2所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图1为单侧钳柄及相连部分示意图．请在图2中画出钢丝钳剪钢丝时的动力臂L1和阻力F2．-物理
题目详情

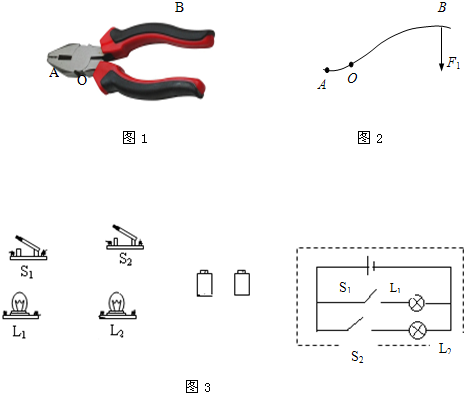

（1）如图2所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图1为单侧钳柄及相连部分示意图．请在图2中画出钢丝钳剪钢丝时的动力臂L1和阻力F2．
（2）如图3所示，用笔划线代替导线，根据电路图连接相应的实物图．导线不允许交叉．

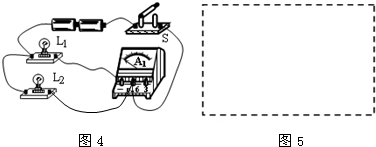

（3）请根据图4的实物连接图，在图5的虚线方框内画出对应的电路图．
