| （1）从图中读出金属丝的直径为d=0.5mm+43.5×0.01mm=0.935mm （2）因测量金属丝的电阻率电流不能太大，由I=
 （3）根据欧姆定律，有：R=
根据电阻定律，有：R=ρ
其中：S=
所以 ρ=
故答案为：（1）d=0.935；（2）电路图如图所示；（3）表达式 ρ=
|
| （1）从图中读出金属丝的直径为d=0.5mm+43.5×0.01mm=0.935mm （2）因测量金属丝的电阻率电流不能太大，由I=
（3）根据欧姆定律，有：R=
根据电阻定律，有：R=ρ
其中：S=
所以 ρ=
故答案为：（1）d=0.935；（2）电路图如图所示；（3）表达式 ρ=
|
题目简介

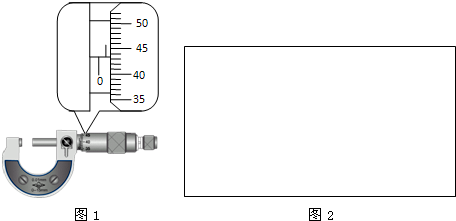

某同学在一次“测定金属的电阻率”的实验中，用米尺测量金属丝的接入长度为l，用螺旋测微器测量金属丝直径（刻度位置如图1所示），用伏安法测出金属丝的电阻（阻值大约为6Ω），然后-物理
题目详情
在用伏安法测定金属丝的电阻时，除被测电阻丝外，还有如下实验器材：
A．直流电源：电动势约3V，内阻很小；
B．电流表A：量程0～0.6A，内阻约为0.125Ω；
C．电压表V：量程0～3V，内阻约3kΩ；
D．滑动变阻器：最大阻值20Ω；0.5A
E．开关、导线等．
（1）从图中读出金属丝的直径d为______mm；
（2）根据所提供的器材，在如图2所示的方框中画出测定金属丝电阻率的实验电路图；
（3）若根据伏安法测出电阻丝的阻值为R，则这种金属材料的电阻率的表达式为______．
