在“测定金属丝的电阻率”的实验中：

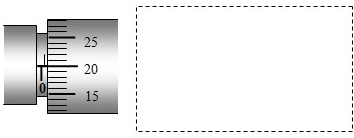

（1）如图所示，用螺旋测微器测量的金属丝直径为______mm．
（2）在用伏安法测量金属丝的电阻（约为10Ω）时，备有下列器材：
A．量程为0～0.6A，内阻为0.5Ω的电流表；
B．量程为0～3A，内阻为0.1Ω的电流表；
C．量程为0～3V，内阻为6kΩ的电压表；
D．量程为0～15V，内阻为30kΩ的电压表；
E．阻值为0～1kΩ，额定电流为0.5A的滑动变阻器；
F．阻值为0～10Ω，额定电流为2A的滑动变阻器；
G．蓄电池6V；
H．开关一个，导线若干．
为了尽可能提高测量精度，且要求电压从0开始测量多组实验数据，电流表应选用______；电压表应选用______；滑动变阻器应选用______．（只填字母代号）
（3）在答题卡的方框内画出符合要求的实验电路图．

题型：问答题难度：中档来源：不详

答案

（1）由图示螺旋测微器可知，固定刻度的示数为0.5mm，
可动刻度示数为20.0×0.01mm=0.200mm，螺旋测微器的示数为0.5mm+0.200mm=0.700mm；
（2）电源电动势为6V，选0～15V量程的电压表读数误差较大，
电压表应选C、量程为0～3V，内阻为6kΩ；
通过电阻丝的最大电流约为I=class="stub"3V

10Ω

=0.3A，电流表应选A、量程为0～0.6A，内阻为0.5Ω；
为方便实验操作，滑动变阻器应选F、阻值为0～10Ω，额定电流为2A；
（3）电压从0开始测量，滑动变阻器应采用分压接法；class="stub"R

=class="stub"10Ω

0.5Ω

=20，

=class="stub"6000Ω

10Ω

=600，

＞class="stub"R

，电流表应采用外接法，实验电路图如图所示．
故答案为：（1）0.700；（2）A；C；F；（3）电路图如图所示．
