| （1）欧姆表读数=表盘读数×倍率=20×10Ω=200Ω 故答案为：200Ω． （2）计算出电路中的电流和电压，然后在不超过量程的前提下，尽量选择电流表和电压表的小量程，故电流表选择A1，电压表选择V1； 电路图如图所示  故答案为：A1，V1． （3）根据电阻定律，有 R=
根据欧姆定律，有 R=ρ
其中 S=
解得 ρ=
故答案为：
|
| （1）欧姆表读数=表盘读数×倍率=20×10Ω=200Ω 故答案为：200Ω． （2）计算出电路中的电流和电压，然后在不超过量程的前提下，尽量选择电流表和电压表的小量程，故电流表选择A1，电压表选择V1； 电路图如图所示 故答案为：A1，V1． （3）根据电阻定律，有 R=
根据欧姆定律，有 R=ρ
其中 S=
解得 ρ=
故答案为：
|
题目简介

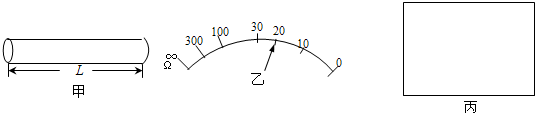

图中，甲图为一段粗细均匀的新型导电材料棒，现测量该材料的电阻率．（1）首先用多用电表的欧姆档（倍率为×10）粗测其电阻，指针位置如图乙所示，其读数R=______．（2）然后用以下器-物理
题目详情
（1）首先用多用电表的欧姆档（倍率为×10）粗测其电阻，指针位置如图乙所示，其读数R=______．
（2）然后用以下器材用伏安法尽可能精确地测量其电阻：
A．电流表A1：量程为0.06A，内阻约为0.1Ω
B．电流表A2：量程为3A，内阻约为0.05Ω
C．电压表V1：量程为3V，内阻约为3kΩ
D．电压表V2：量程为15V，内阻约为4kΩ
E．滑动变阻器R1：最大阻值为20Ω，额定电流1A
F．低压直流电源：电压6V，内阻忽略
G．电键K，导线若干
用伏安法测定导电材料棒的电阻，所选电流表为______（填“A1”或“A2”），所选电压表为______（填“V1”或“V2”），并在方框中画出实验电路图
（3）如果实验中电流表示数为I，电压表示数为U，并测出该棒的长度为L、直径为d，则该材料的电阻率ρ=______（用测出的物理量的符号表示）
