小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，利用下列实验器材：电压表、电流表、滑动变阻器（变化范围0一10Ω）、电源、小灯泡、开关、导线若干来设计实验，并通过实验得到如下数据（I和U分别表示小灯泡上的电流和电压）．

I/A	0	0.12	0.21	0.29	0.34	0.38	0.42	0.45	0.47	0.49	0.50
U/V	0	0.20	0.40	0.60	0.80	1.00	1.20	1.40	1.60	1.80	2.00

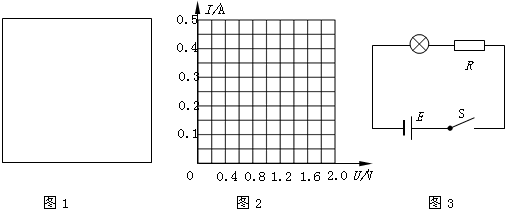

（1）请在图1的方框中画出实验电路图；
（2）在图2中画出小灯泡的I一U曲线；
（3）把本题中的小灯泡接到图3示电路中，若电源电动势E=2.0V，内阻不计，定值电阻R=5Ω，则此时小灯泡的功率是______W．

360优课网

题型：填空题难度：中档来源：南通模拟

答案

（1）因为电压和电流需从零开始测起，所以滑动变阻器采用分压式接法，根据图中数据，灯泡的电阻R=class="stub"2

0.5

=4Ω，远小于电压表内阻，属于小电阻，电流表采用外接法．电路图如下图．
（2）描点作图，如下图．
（3）将定值电阻等效到电源的内部，作出电源外电压和电流的关系图线，如图，与I-U图线的交点横坐标U=0.6V，纵坐标I=0.29A，所以此时小灯泡的功率P=UI=0.6×0.29 W=0.17 W．
故答案为：
（1）（2）如图所示；（3）0.17W
