| （1）由图甲所示螺旋测微器可知，固定刻度示数为0.5mm， 可动刻度所示为20.0×0.01mm=0.200mm，螺旋测微器的示数为0.5mm+0.200mm=0.700mm． （2）滑动变阻器采用限流式接法，电阻丝电阻值较小，大内小外，采用安培表外接法； 电路图如图所示：  （3）为保护电路，在闭合开关进行测量前，变阻器滑动触头P应移至B段，使阻值最大，电流最小． 故答案为：（1）O．700；（2）如图所示；（3）B端． |
| （1）由图甲所示螺旋测微器可知，固定刻度示数为0.5mm， 可动刻度所示为20.0×0.01mm=0.200mm，螺旋测微器的示数为0.5mm+0.200mm=0.700mm． （2）滑动变阻器采用限流式接法，电阻丝电阻值较小，大内小外，采用安培表外接法； 电路图如图所示： （3）为保护电路，在闭合开关进行测量前，变阻器滑动触头P应移至B段，使阻值最大，电流最小． 故答案为：（1）O．700；（2）如图所示；（3）B端． |
题目简介
在“测定金属的电阻率”的实验中，电阻丝电阻只有几欧：（1）用螺旋测微器测量金属丝的直径时其示数如图甲所示，则该金属丝的直径为______mm；（2）用伏安法测出金属丝的电阻，请在-物理
题目详情

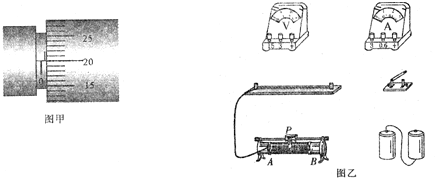

（1）用螺旋测微器测量金属丝的直径时其示数如图甲所示，则该金属丝的直径为______ mm；
（2）用伏安法测出金属丝的电阻，请在乙图中用笔画线代替导线，完成实验电路的连接．
（3）在闭合开关进行测量前，变阻器滑动触头P应移至______ 端．
