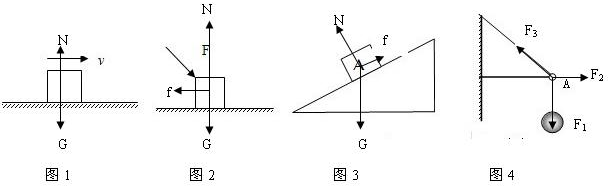

 （1）在光滑水平面上向右运动的物体受到重力和水平面竖直向上的支持力，作出力的示意图如图1． （2）在力F作用下静止水平面上的物体受到重力、力F和水平面的支持力和静摩擦力，作出力的示意图如图2． （3）静止在斜面上的物体受到重力、斜面的支持力和静摩擦力．作出力的示意图如图3． （4）小球静止时的结点A受到下面绳子的拉力、横杆水平向右的弹力和上面绳子的拉力．作出力的示意图如图4． 答：物体受力分析示意图如图所示． |
（1）在光滑水平面上向右运动的物体受到重力和水平面竖直向上的支持力，作出力的示意图如图1． （2）在力F作用下静止水平面上的物体受到重力、力F和水平面的支持力和静摩擦力，作出力的示意图如图2． （3）静止在斜面上的物体受到重力、斜面的支持力和静摩擦力．作出力的示意图如图3． （4）小球静止时的结点A受到下面绳子的拉力、横杆水平向右的弹力和上面绳子的拉力．作出力的示意图如图4． 答：物体受力分析示意图如图所示． |
题目简介

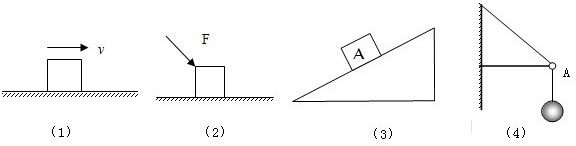

请在下图中正确画出受力分析示意图（1）在光滑水平面上向右运动的物体（2）在力F作用下静止水平面上的物体（3）静止在斜面上的物体（4）小球静止时的结点A-物理
题目详情
（1）在光滑水平面上向右运动的物体（2）在力F作用下静止水平面上的物体
（3）静止在斜面上的物体（4）小球静止时的结点A
