| 第一个图，球受重力和支持力．竖直墙壁虽然接触，但无挤压，对球没有弹力． 第二个图，杆子受重力、地面的支持力、绳子的拉力，三个力在水平分析不能平衡，所以在水平分析还受静摩擦力． 第三个图，竖直细线拉的小球受重力，竖直绳的拉力，倾斜绳对小球无拉力，因为一旦有拉力，小球不能平衡．水平绳拉的小球，受重力，以及两个拉力．  |
| 第一个图，球受重力和支持力．竖直墙壁虽然接触，但无挤压，对球没有弹力． 第二个图，杆子受重力、地面的支持力、绳子的拉力，三个力在水平分析不能平衡，所以在水平分析还受静摩擦力． 第三个图，竖直细线拉的小球受重力，竖直绳的拉力，倾斜绳对小球无拉力，因为一旦有拉力，小球不能平衡．水平绳拉的小球，受重力，以及两个拉力． |
题目简介

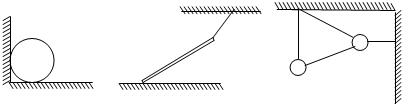

下列小球或者木棒都处于静止状态，请画出小球或者木棒所受的全部力的受力示意图（第三个图，两个小球都要分析）：-物理
题目详情
