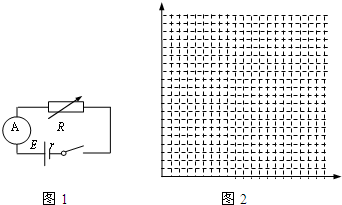

某同学要测定一节旧电池的电动势和内电阻，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如图1所示电路进行实验，测得的数据如下表所示：

360优课网

次数

R（Ω）

4.0

10.0

16.0

22.0

28.0

I（A）

1.00

0.50

0.34

0.25

0.20

（A^-1）

1.0

2.0

2.9

4.0

5.0

（1）若利用图象确定电池的电动势和内电阻，则应作______（选填“R-I”或“R-1/I”）图象；
（2）利用测得的数据在图2中的坐标纸上画出适当的图象；
（3）由图象可知，该电池的电动势E=______V，内阻r=______Ω．

题型：问答题难度：中档来源：徐汇区模拟

①由闭合电路欧姆定律可知：
I=class="stub"E

R+r

则R=class="stub"E

-r
若画R-I图，则图象为曲线，不易得出结论；而画出R-class="stub"1

图象为直线，故容易得出结论，故应应该画出R-class="stub"1

图象；
②利用图中的R、class="stub"1

描点，再用直线将各点相连，如图所示；
③由公式及数学知识可得：
图象中的k=E=class="stub"28.0-10.0

5.0-2.0

=6.0V
b=r=2.0Ω；
故答案为：（1）R-class="stub"1

，（2）图如图，（3）6，2.0，
