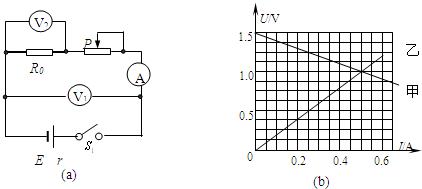

两位同学在实验室利用如图（a）所示的电路测定定值电阻R₀、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表和A和电压表V₁的测量数据，另一同学记录的是电流表和A和电压表V₂的测量数据．并根据数据描绘了如图（b）所示的两条U-I直线．回答下列问题：

360优课网

（1）根据甲乙两同学描绘的直线，可知______
A．甲同学是根据电压表 V₁和电流表A的数据
B．甲同学是根据电压表 V₂和电流表A的数据
C．乙同学是根据电压表 V₁和电流表A的数据
D．乙同学是根据电压表 V₂和电流表A的数据
（2）图象中两直线的交点表示的物理意义是______
A．滑动变阻器的滑动头P滑到了最右端
B．电源的输出功率最大
C．定值电阻R上消耗的功率为0.5W
D．电源的效率达到最大值
（3）根据图（b），可以求出定值电阻R₀=______Ω，电源电动势E=______V，内电阻r=______Ω．
（4）该电路中电流表的读数能否达到0.6A，试说明理由．

题型：问答题难度：中档来源：不详

答案

（1）从电路连接可以看出，电流表A的读数增大时，电压表V1的读数减小，电压表V2的读数增大．
甲同学是根据电压表V1和电流表A的数据绘制图象的，故B错误，A正确；
乙同学是根据电压表V2和电流表A的数据绘制图象的，故C错误，D正确．
故选AD．
（2）A、滑动变阻器的滑动触头P滑到了最左端，故A错误；
B、滑动变阻器短路时，外电阻与内电阻最接进，故电源输出功率最大，故B正确；
C、此时电阻的电压为1V，电流为0.5A，故功率为0.5W，故C正确；
D、外电阻最小，效率最低，故D错误；
故选BC；
（3）定值电阻的U-I图线是正比图线，斜率表示电阻，为2Ω；
图线N的纵轴截距表示电动势，为1.5V；斜率表示内电阻，为1Ω；
（4）不能．当电流表读数达到0.6A时，从图（b）中可以看出测路端电压的电压表V1的读数会小于V2的读数，在电路里是不可能实现的．（或者电路中的最大电流应该是0.5A）．
故答案为：不能，当滑动变阻器滑到最左端时，总电阻最小电流最大为0.5A．
故答案为：（1）AD；（2）BC；（3）2.0，1.50，1.0，；
（4）不能．当电流表读数达到0.6A时，从图（b）中可以看出测路端电压的电压表V1的读数会小于V2的读数，在电路里是不可能实现的．（或者电路中的最大电流应该是0.5A
