在用电压表和电流表测两节电池串联的电动势的内电阻时，除备有电池、电键、足量的导线外，还有下列仪器可供选择：
A．电流表A₁（0～0.6A）
B．电流表A₂（0～3A）
C．电压表V₁（0～3V）
D．电压表V₂（0～15V）
E．滑动变阻器R₁（20Ω，2A）
F．滑动变阻器R₂（1750Ω，3A）
应该选用的仪器（写出前面的字母）______．
一个学生用以上仪器测得如下表中的数据，在图中所示的坐标系中画出U-I图象，从图中可得电源的电动势为______V，内阻为______Ω．

序号	1	2	3	4	5	6
U/V	2.70	2.50	2.30	2.00	1.80	1.62
I/A	0.08	0.16	0.25	0.36	0.45	0.50

题型：填空题难度：中档来源：不详

答案

（1）两节干电池的电动势为3V，故电压表应选3V；滑动变阻器应便用调节，故滑动变阻器应选20Ω的；电路中的电流由下表中数据可知没有超过0.6A，故电流表应选0.6A的；故应该选用的仪器为 A、C、E．

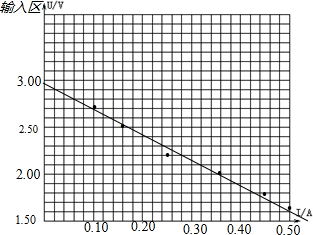

（2）由表中数据选择标度如图，将各点描点图中，用直线将各点相连；U-I图象在坐标系中画出如下图所示；
（3）从图中可得电源的电动势为 2.94（2.93-3.00均可） V，内阻为r=class="stub"2.94-1.62

0.50

=2.4Ω（2.4～2.5均可）．
故答案为：ACE；图象如下图； 2.94V；2.4Ω．
