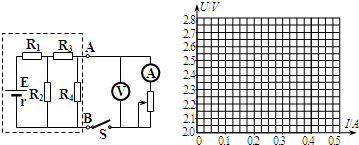

如左图所示，虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图的方式连接在它的输出端A、B之间．开关S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示．

（1）试根据这些数据在坐标纸上画出U-I图线．

360优课网

（2）若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=______V，内电阻r=______Ω．
（3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是______A．
（4）变阻器滑片移动过程中，滑动变阻器的最大功率是______W．

题型：填空题难度：中档来源：奉贤区二模

（1）根据表中数据，坐标轴标度如图所示，将各点电压值与电流值组成的坐标描在图中，用直线将各点连接，图象如图所示；
（2）由图可知，电源的电动势为2.6V（2.5～2.7 V之间均可），内电阻r=class="stub"2.6-2.1

0.5

Ω=1.0Ω（0.9～1.1Ω之间均可）
（3）滑片移到最顶时，滑动变阻器短路，等效电源短路；电流I=class="stub"E

=class="stub"2.6

1.0

=2.6A；（2.5～2.8 A之间均可）
（4）当内外电阻相等时，电源的输出功率最大，最大功率P=

(2.6)2

4×1

=1.69W（1.55～1.75 W之间均可）
故答案为：（1）如图；（2）2.6；1.0；（3）2.6；（4）1.69．
