现有一电池，其电动势E约为9V，内阻r在35～55Ω范围内，最大允许电流为50mA．为测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验．图中电压表的内电阻很大，对电-物理

题目详情

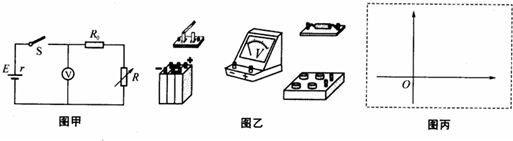

现有一电池，其电动势E约为9V，内阻r在35～55Ω范围内，最大允许电流为50mA．为测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验．图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0～9 999Ω；R0为保护电阻．

360优课网

（1）实验室备有的定值电阻R0有以下几种规格，本实验应选用______
A．10Ω，2.5W       B．50Ω，1.0W       C．150Ω，1.0W     D．1 500Ω，5.0W
（2）按照图甲所示的电路图，将图乙的实物连接成实验电路；
（3）该同学接好电路后，闭合开关S，调整电阻箱的阻值读出电压表的示数U，再改变电阻箱阻值，取得多组数据，然后通过作出有关物理量的线性图象，求得电源的电动势E和内阻r．
a．请写出与你所作线性图象对应的函数表达式______；
b．请在图丙的虚线框内坐标中作出定性图象（要求标明两个坐标轴所表示的物理量，用符号表示）；
c．图丙中______表示E，______表示r．
题型：问答题难度：中档来源：江苏模拟

答案

（1）当电阻箱的电阻调为零时，电路中电流最大，根据闭合电路欧姆定律得，电路中的最大电流为：
Im=class="stub"E
R0+r
，由此解得：R0=class="stub"E
Im
-r
由于内阻r在35～55Ω，代入解得R0的范围为：125Ω～145Ω．，故ABD错误，C正确．
故选C．
（2）根据原理图可得出实物图如下所示：

360优课网

（3）根据闭合电路欧姆定律有：E=U+class="stub"U
R0+R
r，在进行数学变换时，注意变量为U何R，因此可以有以下两种不同的转换：
法一：
a．class="stub"1
U
=class="stub"r
E
class="stub"1
R0+R
+class="stub"1
E

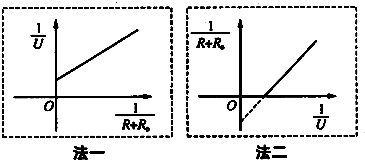

b．如图（法一）
c．纵轴截距的倒数，斜率除以纵轴的截距；
法二：
a．class="stub"1
R0+R
=class="stub"E
r
class="stub"1
U
-class="stub"1
r

b．如图
c．斜率除以纵轴截距的绝对值，纵轴截距的倒数的绝对值；

360优课网

故答案为：a、class="stub"1
U
=class="stub"r
E
class="stub"1
R0+R
+class="stub"1
E
（或者class="stub"1
R0+R
=class="stub"E
r
class="stub"1
U
-class="stub"1
r
）；b、纵轴截距的倒数（或者：斜率除以纵轴截距的绝对值），c、斜率除以纵轴的截距（或者：纵轴截距的倒数的绝对值）．
