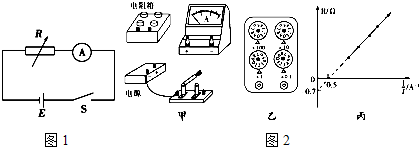

某同学利用一只电流表和一个电阻箱测定电源的电动势和内电阻，使用的器材还有开关一个、导线若干，实验原理如图1所示．
（1）在图2 （甲）的实物图中，已正确连接了部分电路，请完成其余电路的连接．
（2）调节电阻箱，示数如图（乙）所示，读得电阻值是______Ω．
（3）接通开关，多次改变电阻箱的阻值R，同时读出对应的电流表的示数I，并作记录，画出R-

关系图线，如图2 （丙）所示．则图线斜率的物理意义是______；
若电流表内阻R_A=0.1Ω．由图线求得电源的电动势E=______ V，内阻r=______Ω．
360优课网

题型：问答题难度：中档来源：不详

答案

（1）根据图1所示实验电路图连接实物电路图，如图所示．
（2）由图2所示电阻箱可知，电阻箱示数为2×1Ω+3×0.1Ω=2.3Ω．
（3）由闭合电路欧姆定律可得：E=I（r+R+RA），则R=class="stub"E

-r-RA，则R-class="stub"1

图象的斜率是E，即电源电动势；
由图2丙所示图象可知，电源电动势E=class="stub"△R

△class="stub"1

=class="stub"0.7

0.5

=1.4V；图象在横轴上的截距为0.5，即r+RA=0.5，则电源内阻r=0.5-0.1=0.4Ω．
故答案为：（1）如图所示；（2）2.3；（3）电源电动势；1.4；0.6．
