如图(a)所示为一逻辑电路。在A端输入信号UA,在B端输入信号UB,UA和UB随时间变化情况如图(b)所示,能正确表示输出端Z的输出信号UZ的是图()-高三物理

题目简介

如图(a)所示为一逻辑电路。在A端输入信号UA,在B端输入信号UB,UA和UB随时间变化情况如图(b)所示,能正确表示输出端Z的输出信号UZ的是图()-高三物理

题目详情

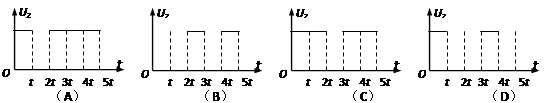

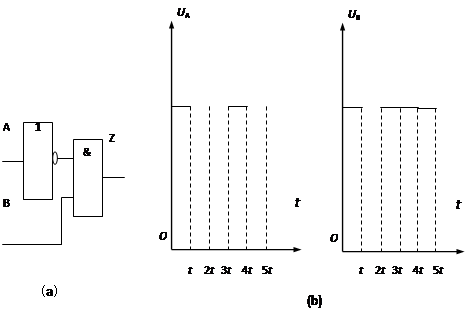

如图(a)所示为一逻辑电路。在A端输入信号UA,在B端输入信号UB,UA和UB随时间变化情况如图(b)所示,能正确表示输出端Z的输出信号UZ的是图(     )
题型:单选题难度:中档来源:不详

答案

B
A输入端支路为非门电路,所以当输入1时,输出为0,即当输入正向电压时输出为反向电压,输入电压为零时,输出也为零,A支路和B支路并联后通过与门逻辑电路,根据逻辑电路规律,选B.
